Como Medir Tensão Elétrica: O Guia Definitivo para Multímetros Analógicos e Digitais

Seja você um hobbista iniciante ou um técnico veterano em radiofrequência, saber medir tensão elétrica com precisão é a base fundamental de qualquer diagnóstico eletrônico.

Eu, Pedro, recebo frequentemente dúvidas sobre qual equipamento escolher e como interpretar as escalas sem comprometer o aparelho ou a segurança do operador.

Neste artigo, vamos mergulhar na física da medição e nos procedimentos práticos para dominar tanto o clássico multímetro analógico quanto o moderno digital.

A Física por Trás da Medição de Tensão

Para entender como medir tensão elétrica, precisamos primeiro compreender o que estamos tentando capturar.

A tensão, ou Diferença de Potencial (DDP), é o “empurrão” que as cargas elétricas recebem para se movimentar em um condutor.

Matematicamente, definimos pela Lei de Ohm, onde V = I * R.

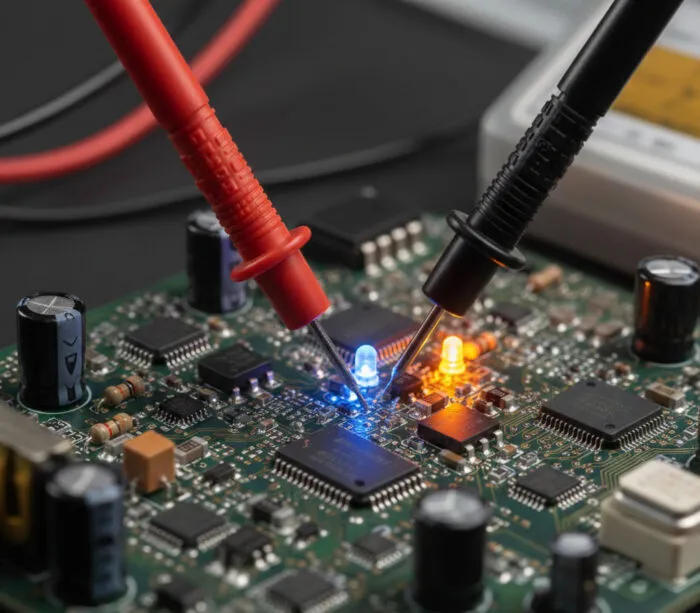

Quando conectamos um multímetro em paralelo a um componente, estamos medindo a energia potencial entre dois pontos específicos.

O segredo de um bom voltímetro reside na sua resistência interna.

Para não interferir no circuito, o medidor deve possuir uma impedância de entrada extremamente alta.

Caso contrário, ele se torna uma carga, desviando a corrente e falseando a leitura.

No Canal Ibytes Brasil, sempre enfatizamos que a precisão começa no entendimento da carga que o instrumento impõe ao circuito.

Tensão Alternada (AC) vs. Tensão Contínua (DC)

Antes de encostar as pontas de prova, você deve identificar a natureza do sinal:

• Tensão Contínua (DC/VCC): Encontrada em baterias, pilhas e saídas de fontes chaveadas. O fluxo de elétrons é unidirecional.
• Tensão Alternada (AC/VCA): Presente nas tomadas residenciais e redes de distribuição. A polaridade se inverte ciclicamente, geralmente a 60Hz no Brasil.

Como Medir Tensão Elétrica com Multímetro Digital

O multímetro digital é a escolha padrão pela facilidade de leitura e funções automáticas (auto-range).

Para realizar a medição com segurança, siga este protocolo:

1. Seleção da Função: Gire a chave seletora para a posição de tensão. Identifique o símbolo V~ para alternada ou V? para contínua.
2. Conexão das Pontas: A ponta preta deve estar sempre no borne COM (Comum). A ponta vermelha no borne indicado com V/?.
3. Ajuste de Escala: Se o seu aparelho não for automático, selecione sempre a escala imediatamente superior ao valor esperado. Se vai medir 220V, use a escala de 600V ou 750V.
4. Aferição: Encoste as pontas de prova nos pontos de teste em paralelo. No digital, se você inverter as pontas em DC, o display mostrará apenas um sinal de negativo (-), sem danificar o aparelho.

Assista também ao nosso vídeo detalhado sobre o uso de multímetros digitais diretamente no YouTube: Canal Ibytes Brasil.

O Charme e a Técnica do Multímetro Analógico

Muitos puristas, assim como eu, não abrem mão do multímetro analógico para observar variações dinâmicas de tensão.

Ele utiliza um galvanômetro de bobina móvel que reage instantaneamente a picos e quedas que o digital muitas vezes “mascara” devido à sua taxa de amostragem.

Atenção ao Efeito de Paralaxe: Para ler corretamente o ponteiro, você deve olhar perpendicularmente para o mostrador.

Muitos modelos possuem um espelho na escala; a leitura correta ocorre quando o reflexo do ponteiro fica escondido atrás do próprio ponteiro físico.

Passo a Passo no Analógico:

• Ajuste de Zero: Antes de iniciar, use o parafuso central para alinhar o ponteiro exatamente no zero da escala à esquerda.
• Cuidado com a Polaridade: Diferente do digital, se você inverter as pontas em DC no analógico, o ponteiro tentará “correr” para trás da escala, o que pode entortar a agulha ou danificar o mecanismo sensível.
• Leitura de Escalas Múltiplas: Se você selecionou a escala de 10V, mas o mostrador principal vai até 50, você precisará fazer a conversão mental (regra de três) ou usar a linha graduada correspondente.

Segurança: O Fator Crítico

Medir tensão elétrica envolve riscos de choque e arco elétrico. Nunca segure as pontas de prova pela parte metálica.

Verifique sempre se os cabos não possuem rachaduras.

Em medições de alta tensão, como em fontes de transmissores valvulados, adote a regra da “mão no bolso”: use apenas uma mão para manipular a ponta de prova ativa, minimizando o risco de uma descarga atravessar o seu coração.

Leituras Recomendadas:
– Como testar componentes eletrônicos com precisão.
– Entendendo as categorias de segurança (CAT I, II, III e IV) dos multímetros.

Aplicações Reais e Diagnóstico

Saber medir tensão permite identificar falhas em cascatas.

Por exemplo, se um rádio não liga, medimos primeiro a entrada da fonte.

Se houver 127V AC na entrada mas 0V DC na saída, o problema está no transformador ou na retificação.

É a aplicação da física básica resolvendo problemas complexos do dia a dia.

FAQ – Perguntas Frequentes

Posso medir a tensão de uma tomada com o multímetro na escala de corrente (Ampere)?

Nunca faça isso. Na escala de corrente, a resistência interna do multímetro é quase zero (curto-circuito). Isso causará uma explosão interna no aparelho, queimando fusíveis ou destruindo o equipamento.

Por que meu multímetro digital marca um valor baixo mesmo sem encostar em nada?

Isso é chamado de “tensão fantasma” ou indução. Como a impedância de entrada é muito alta (geralmente 10M?), o circuito sensível capta campos eletromagnéticos do ambiente. Ao encostar em um ponto real do circuito, essa leitura se estabiliza.

Qual é melhor: Analógico ou Digital?

O digital é melhor para precisão numérica e rapidez.

O analógico é superior para observar tendências, oscilações lentas e para testar semicondutores devido à corrente de saída da sua bateria interna em escalas de resistência.
