Indutores e Bobinas: Guia Completo sobre Armazenamento de Energia Magnética

Eu sou o Pedro, e hoje vamos mergulhar no universo dos componentes reativos para entender como os Indutores e Bobinas formam a espinha dorsal de filtros, sintonizadores e sistemas de rádio modernos.

Se você busca dominar a eletrônica de potência ou a radiofrequência, compreender a física por trás desses enrolamentos é o primeiro passo para o sucesso em seus projetos.

Nós do Ibytes Brasil focamos em desmistificar a eletrônica, e entender o comportamento de um indutor é essencial, pois, diferente de um resistor que apenas dissipa calor, o indutor armazena energia em um campo magnético.

Este fenômeno é a base para o funcionamento de transformadores, motores e circuitos de sintonia de RF.

O Que São Indutores e Bobinas

Os indutores são componentes elétricos passivos projetados para introduzir indutância em um circuito.

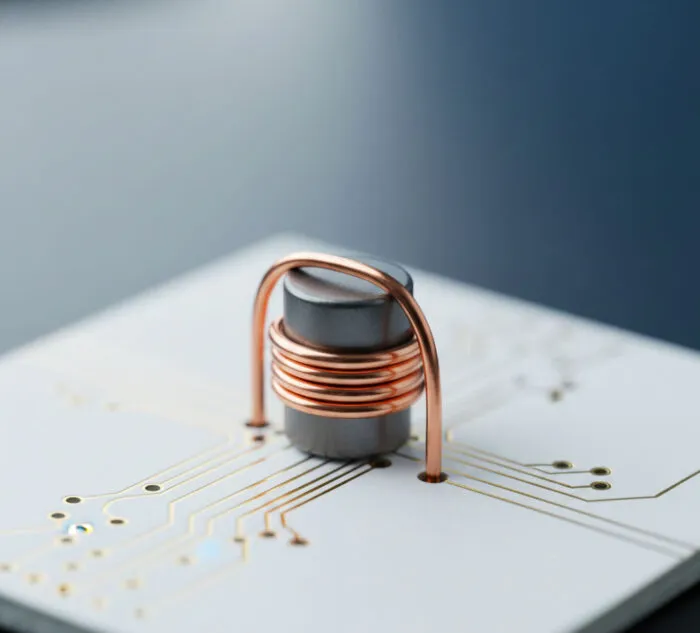

Em termos físicos, eu defino um indutor como um fio condutor (geralmente cobre esmaltado) enrolado em torno de um núcleo.

Quando a corrente elétrica flui por este condutor, um campo magnético é estabelecido ao seu redor.

A principal característica do indutor é a sua capacidade de se opor a variações bruscas de corrente.

Se tentarmos aumentar a corrente rapidamente, o indutor gera uma força eletromotriz contrária para frear esse aumento.

Se a corrente cai, ele libera a energia armazenada para tentar mantê-la.

A Física da Indutância e Reatância Indutiva

Para projetarmos circuitos precisos, precisamos dominar duas propriedades fundamentais: a Indutância (L) e a Reatância Indutiva (XL).

A Indutância é medida em Henry (H) e depende das características físicas do componente, como o número de voltas e o material do núcleo.

Já a Reatância Indutiva é a resistência que o indutor oferece à corrente alternada (AC) em uma determinada frequência.

Eu sempre reforço que a reatância aumenta proporcionalmente à frequência: quanto maior a frequência, mais difícil é para a corrente passar pelo indutor.

L = (?? * N² * A) / l

L: Indutância em Henrys.

??: Permeabilidade do vácuo.

N: Número de espiras (voltas).

A: Área da seção transversal (m²).

l: Comprimento do enrolamento (m).

Cálculo de Reatância Indutiva

Para saber a “resistência” efetiva em Ohms de um indutor em uma frequência específica, usamos a fórmula da reatância:

XL = 2 * ? * f * L

XL: Reatância Indutiva em Ohms (?).

f: Frequência em Hertz (Hz).

L: Indutância em Henrys (H).

Tipos de Núcleos e Materiais

A escolha do núcleo é o que define a eficiência do componente em diferentes faixas de operação.

Nós encontramos basicamente dois tipos principais no dia a dia da bancada:

1. Núcleo de Ar: Usado principalmente em frequências muito altas (RF).

Eles não sofrem perdas por saturação, mas exigem mais voltas de fio para atingir indutâncias altas.

2. Núcleo Ferromagnético (Ferrite/Aço): Utilizam materiais que concentram as linhas de fluxo magnético.

O ferrite é o padrão ouro para frequências médias e altas por ter baixa condutividade elétrica, evitando correntes parasitas (correntes de Foucault).

No canal Ibytes Brasil, mostramos como a proximidade de um material ferroso altera drasticamente a sintonia de um circuito.

Você pode conferir detalhes práticos de montagem neste vídeo: https://www.youtube.com/watch?v=A1pBpG_wvNU.

Aplicações Reais na Engenharia Eletrônica

Os indutores estão em quase tudo o que ligamos na tomada ou usamos via rádio:

* Filtros de Linha: Bloqueiam ruídos de alta frequência da rede elétrica.

* Sintonizadores de Rádio: Em conjunto com capacitores, formam circuitos LC para selecionar frequências.

* Fontes Chaveadas: Armazenam energia momentânea para converter tensões com alta eficiência.

* Transformadores: Acoplam dois indutores magneticamente para elevar ou baixar tensões.

Sugestões de Leitura Interna:
1. “Fundamentos de Radiofrequência: Como funcionam as antenas.”
2. “Capacitores e o armazenamento de carga elétrica em circuitos DC.”

Sintonia Prática e Comportamento em RF

Em frequências de Gigahertz (GHz), pequenos ajustes físicos no indutor mudam tudo. Ao apertar ou afastar as espiras de uma bobina de núcleo de ar, nós alteramos o comprimento total (l) e a indutância mútua entre as voltas. Eu utilizo ferramentas como o Light VNA para visualizar essa curva de ressonância em tempo real.

Muitos entusiastas chamam o ajuste manual de “gambiarra”, mas na verdade, trata-se de calibração técnica de precisão para compensar capacitâncias parasitas do layout da placa.

Perguntas Frequentes (FAQ)

Qual a diferença entre bobina e indutor?

Tecnicamente, o indutor é o componente eletrônico acabado, enquanto a bobina se refere ao enrolamento de fio em si. Na prática, usamos os termos como sinônimos em projetos de eletrônica básica.

Por que os indutores bloqueiam corrente alternada de alta frequência?

Devido à Lei de Lenz. Quanto mais rápida a mudança de corrente (frequência alta), maior é a força contra-eletromotriz gerada pelo indutor, o que resulta em uma reatância indutiva elevada.

Posso usar fio de alumínio para fazer indutores?

Sim, porém o alumínio tem menor condutividade que o cobre. Isso significa que para manter a mesma eficiência e evitar o aquecimento excessivo, você precisará de fios mais grossos, o que aumenta o tamanho físico do componente.
