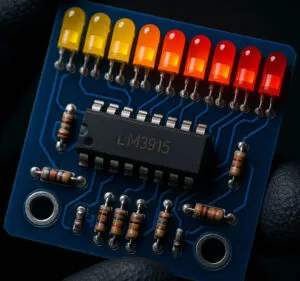

Desvendando o VU Meter LM3915: Do Esquema à Placa de Circuito Impresso Profissional (PCB)
A diferença entre um projeto amador e uma solução profissional muitas vezes reside no acabamento.
E no mundo dos circuitos, o acabamento tem nome: Placa de Circuito Impresso (PCB) de alta qualidade.
Se você já tem um arquivo Gerber, pode obter 5% de desconto no seu primeiro pedidos de placas PCB CLICANDO AQUI
Neste guia detalhado, convido você a embarcar comigo na jornada de criação de um VU Meter (Volume Unit Meter) de 10 LEDs que utiliza o lendário circuito integrado LM3915.
Mas não vamos apenas descrever o circuito; vamos transcender a teoria e focar na etapa crucial que garantirá a funcionalidade e a estética impecável do seu projeto: o desenho do layout da PCB e a geração do Arquivo Gerber para fabricação industrial.
Se você é um estudante, um técnico ou um maker ambicioso, este é o conhecimento que o fará subir de nível.
O Coração do Projeto: Circuito Integrado LM3915
Todo projeto bem-sucedido começa com uma base sólida, e no nosso caso, essa base é o LM3915.
Este chip não é apenas um “driver de LEDs”; ele é uma maravilha da eletrônica analógica projetada especificamente para detectar níveis de tensão e acionar dez LEDs em sequência, mas de uma forma muito particular: em escala logarítmica.
Por que Logarítmica?
No monitoramento de áudio, a sensibilidade auditiva humana não é linear.
Percebemos o som em uma escala logarítmica (decibéis – dB).
O LM3915 espelha essa característica, o que o torna a solução ideal para um VU Meter, pois cada LED aceso representa um aumento de 3 dB no nível do sinal.
Isso garante que a exibição luminosa de 10 LEDs seja intuitiva e visualmente fiel à forma como percebemos o volume, permitindo monitorar o sinal de áudio com precisão, evitando picos que levam à saturação e distorção.
Componentes-Chave e Suas Funções:
C1 (LM3915): O driver de exibição principal.
Ele é o cérebro que converte o sinal de tensão analógica de entrada em dez saídas digitais sequenciais para os LEDs.
D1 a D10 (LEDs): Os diodos emissores de luz que formam a barra gráfica.
É fundamental observar a polaridade: a corrente deve fluir do anodo (terminal mais longo) para o catodo (terminal mais curto).
Um erro de polaridade aqui e seu VU Meter não acenderá.
C2 (Capacitor de 100 nF / 0.1 µF): Este capacitor é vital para a saúde do circuito. Sua função é atuar como um filtro de desacoplamento na alimentação, eliminando ruídos e garantindo um fornecimento de energia estável para o CI LM3915.
Por ser um capacitor sem polaridade (cerâmico, tântalo ou poliéster), a posição na soldagem é mais flexível.
R1 (Resistor de 4.2 k?) e R3 (Resistor de 22 k?): Estes resistores trabalham em conjunto para definir a escala de referência interna do LM3915.
Eles calibram os limites de leitura do chip, determinando quando cada LED deve acender.
R2 (Resistor de 3.3 k?) e ADJ (Potenciômetro/Trimpot de 15 k?): A dupla dinâmica para sensibilidade.
Ao ajustar o potenciômetro, você calibra a resposta do VU Meter ao nível de áudio de entrada.
Essa calibração é crítica para garantir que o display luminoso reaja de forma precisa ao sinal que está sendo medido.
A alimentação é simples, utilizando uma fonte de 12 V de tensão contínua (DC).
Lembre-se: observe a polaridade religiosamente! Conectar o V+ e o GND de forma invertida pode ser fatal para o LM3915.
A Prática Leva à Perfeição (e a Visualizações!)
Nossa comunidade de entusiastas, profissionais e futuros engenheiros está constantemente em busca de conhecimento prático e de qualidade.
Se você chegou até aqui, é porque busca a excelência em seus projetos.
E a excelência no mundo da eletrônica também passa pelo vídeo.
Eu convido, neste momento, todos os leitores que desejam ver este e muitos outros projetos ganharem vida em tempo real a visitarem o nosso hub de inovação.
Se você aprecia o detalhamento técnico, a clareza didática e a transformação de ideias em projetos funcionais, você precisa se inscrever no canal Ibytes Brasil no YouTube.
Acesse agora e faça parte da nossa comunidade: https://www.youtube.com/@IbytesBrasil
Lá, você encontrará tutoriais detalhados, dicas de montagem, e a demonstração prática que complementa perfeitamente este guia de otimização de PCB.
É o ponto de encontro de quem quer descomplicar o mundo da eletrônica.
Do Protótipo ao Produto: A Revolução da PCB Profissional
A montagem do circuito com o LM3915 exige, para um resultado verdadeiramente profissional e durável, uma Placa de Circuito Impresso (PCB).
Historicamente, o processo de corrosão caseira — utilizando percloreto de ferro, máscara protetora, e um alto grau de paciência — era a norma.
Embora seja uma habilidade valiosa, a realidade atual mostra que esse método apresenta desvantagens significativas que nos fazem buscar a fabricação industrial:
Segurança e Toxicidade: Manuseio de percloreto, riscos de manchar roupas e superfícies, e a necessidade de descarte adequado do material corrosivo.
Qualidade Inconsistente: Dificuldade em obter trilhas finas e furos precisos, especialmente em projetos complexos ou de dupla face.
Custo-Benefício: O tempo gasto na preparação, corrosão e limpeza, somado ao custo dos insumos, muitas vezes supera o valor de uma placa fabricada profissionalmente em pequenas quantidades.
É aqui que o especialista em eletrônica de hoje diferencia seu trabalho: dominando o design da PCB e a geração do Arquivo Gerber.
Dominando o Design no Software (Proteus)
O software de CAD Eletrônico, como o Proteus (muito utilizado e demonstrado em nossos tutoriais), é a ferramenta essencial para desenhar o layout da placa.
Este processo transforma o diagrama esquemático em um mapa físico otimizado para a soldagem e a funcionalidade.
Passos Cruciais no Layout da PCB:
Definição da Borda (Board Edge): Começamos definindo o tamanho exato e o formato da nossa placa (82 mm x 24 mm, conforme otimizado no projeto).
Posicionamento dos Componentes (Autoplacer e Ajuste Manual): O software pode sugerir um posicionamento inicial (autoplacer), mas o refinamento manual é indispensável.
Gastamos horas reposicionando LEDs (D1 a D10), o LM3915 e os resistores (R1, R2, R3) para otimizar o roteamento das trilhas e minimizar o tamanho da placa.
Roteamento Manual das Trilhas (Routing): Embora o roteamento automático seja rápido, ele raramente produz a melhor qualidade.
O roteamento manual garante que todas as trilhas:
Fiquem na camada inferior (bottom copper), simplificando a fabricação (placa de face simples).
Tenham a largura ideal (T25, por exemplo), garantindo a passagem de corrente sem problemas.
Não entrem em conflito (curto-circuito).
A Técnica do Copper Pour (Preenchimento de Cobre): Esta é uma dica de profissional!
Ao aplicar uma “Zona” na camada de cobre (bottom copper), criamos um preenchimento metalizado que circula todas as trilhas.
Os benefícios são triplos:
Blindagem e Estabilidade: Cria um vasto plano de terra (GND), essencial para projetos de áudio e radiofrequência, minimizando ruídos.
Acabamento: Melhora drasticamente a estética da PCB, conferindo um visual profissional.
Economia na Corrosão Caseira: (Se este método for escolhido) Reduz a quantidade de cobre a ser corroída, economizando percloreto.
O Padrão da Indústria: Gerando o Arquivo Gerber
A etapa final, e que separa o designer do amador, é a geração do Arquivo Gerber (padrão RS-274X).
Este é o conjunto de arquivos que a indústria de fabricação de PCBs exige para replicar o seu design com precisão.
Processo de Geração (Output -> Generate Gerber Files):
Seleção de Camadas (Layers): Indicamos ao software quais informações devem ser incluídas no pacote Gerber.
Para o nosso VU Meter de face simples, as camadas essenciais são:
Bottom Copper: As trilhas de cobre (o circuito em si).
Solder Mask (Bottom): A camada protetora (geralmente verde ou azul) que cobre as trilhas, deixando apenas os pads de soldagem expostos.
Top Silk: A serigrafia (marcações D10, R2, etc.) que guia a montagem dos componentes.
Drill: O arquivo de perfuração (os furos para os pinos dos componentes).
Board Edge: O contorno da placa.
Configurações Finais:
Optamos por exportar como um único arquivo .zip (facilitando o pedido em fabricantes como PCB e outros) e definimos a resolução para 1000 DPI para máxima precisão.
Ao gerar o Gerber, você está pronto para enviar seu projeto e receber um lote de PCBs com acabamento industrial: furos metalizados, máscara de solda, serigrafia de componentes e, acima de tudo, o orgulho de ter criado um circuito de áudio que é visualmente e funcionalmente superior.
O seu VU Meter LM3915 não será apenas um projeto de eletrônica; será uma peça de monitoramento de áudio com a assinatura de um profissional.
Mantenha o foco, utilize as ferramentas certas e continue a transformar suas ideias em circuitos que realmente funcionam!
