CD4046: Frequência Ressonante Exata de Ultrassom (Guia Técnico)
Por Que Nossos Projetos Ultrassônicos Falham?
Eu e a equipe do Ibytes passamos anos desenvolvendo projetos de eletrônica, e posso garantir que uma das maiores fontes de frustração e falha não está no seu código ou no seu amplificador, mas sim na informação mais básica: a frequência de trabalho do transdutor ultrassônico.
O único guia que você precisa para dominar a frequência ressonante exata de qualquer transdutor ultrassônico usando o CD4046 é este.
Muitas vezes, a informação fornecida pelo datasheet ou pelo vendedor – por exemplo, “Este é um transdutor de 20 kHz” – é apenas nominal.
Eu vi dezenas de projetos que não funcionaram simplesmente porque eu confiei cegamente em um dado impresso.
O problema reside na tolerância de fabricação. Se o seu componente, devido a um desvio mínimo de produção, ressoa a 19.8 kHz ou 20.4 kHz, e você o alimenta com um sinal fixo de 20 kHz, ele estará operando com uma eficiência muito abaixo da máxima. Para um engenheiro ou entusiasta sério, isso é inaceitável.
Nossa missão aqui é resolver esse dilema de uma vez por todas, ensinando a montar um Teste de Bancada Transdutor Ultrassônico que revela a frequência de ressonância natural e real do seu componente, garantindo que ele opere no seu pico de performance.
O Conceito de Ressonância: O “Casamento” Perfeito na Eletrônica
Para entender a solução, precisamos revisitar o conceito de ressonância. Um transdutor ultrassônico é, em sua essência, um dispositivo piezoelétrico.
O efeito piezoelétrico permite que o cristal no interior do transdutor converta energia elétrica em energia mecânica (vibração sonora, neste caso, ultrassom) e vice-versa.
A ressonância ocorre quando a frequência do sinal elétrico que aplicamos coincide exatamente com a frequência natural de vibração mecânica do cristal.
É um “casamento” energético perfeito. Nesse ponto, o transdutor oferece a menor impedância elétrica e a máxima transferência de energia, resultando na maior amplitude de onda sonora possível.
A Falha do Datasheet e o Desvio de Fabricação
A frequência nominal é apenas o alvo do fabricante. Na prática, variações de temperatura, pressão na montagem ou pequenas diferenças na composição do cristal criam o que chamamos de “desvio de fabricação”.
Se ignorarmos esse desvio, sacrificamos a eficiência. Um transdutor que deveria ter uma amplitude de saída de 10Vpp (tensão pico-a-pico) pode estar emitindo apenas 1Vpp na frequência errada.
É por isso que precisamos de um Oscilador de Frequência Variável VCO para “rastrear” esse ponto ideal.
A Solução Definitiva: Gerador VCO com o Clássico CD4046
Para encontrar o ponto de ressonância, precisamos de uma ferramenta capaz de varrer um espectro de frequência de forma precisa e controlada.
O circuito integrado que escolhemos para essa tarefa é um clássico: o CD4046.
O CD4046 é conhecido como um PLL (Phase-Locked Loop – Malha de Fase Bloqueada), amplamente usado em sistemas de telecomunicações e sintetizadores de frequência.
No entanto, a seção que nos interessa é seu coração: o VCO (Voltage-Controlled Oscillator), ou Oscilador Controlado por Tensão.
Princípio do VCO no CD4046 (Oscilador Controlado por Tensão)
O VCO é o componente que nos permite gerar uma frequência de saída diretamente proporcional a uma tensão de controle aplicada.
Como Funciona:
Tensão de Controle (Pino 9): Aplicamos uma tensão DC (0V a VCC) neste pino, geralmente proveniente de um potenciômetro funcionando como divisor de tensão.
Componentes de Sincronismo (Pinos 6 e 7): Um resistor externo (R2) no Pino 11 e um capacitor (C6) entre o Pino 6 e o Pino 7 (GND) definem a faixa de frequência base de operação do oscilador.
Saída (Pino 4): A onda quadrada gerada pelo oscilador é disponibilizada neste pino, pronta para ser aplicada ao transdutor.
Ao girar o potenciômetro, variamos a tensão no Pino 9, o que, por sua vez, muda a frequência no Pino 4, permitindo-nos fazer uma varredura fina para encontrar o ponto de ressonância.
Explicação Técnica Detalhada: O Papel de R e C na Frequência
A faixa de frequência de trabalho do VCO do CD4046 é definida primariamente pelos valores do resistor (R2) e do capacitor (C6) que conectamos externamente.
Embora o cálculo exato envolva gráficos e curvas de transferência do datasheet específico para a tensão de alimentação (VCC), podemos entender o princípio fundamental. A frequência de saída é inversamente proporcional à constante de tempo (RC) dos componentes externos:
Equação Explicada em Linguagem Comum:
A frequência de saída é aproximadamente proporcional ao inverso do produto entre o valor do resistor R2 e o capacitor C6.
Este produto define o “ritmo” básico do oscilador. O fator de controle representa a influência da tensão de controle aplicada no Pino 9, que modula esse ritmo para cima ou para baixo, permitindo a variação fina que buscamos.
Em nosso teste de bancada usamos os valores de 100 k? para R2 e 100 pF para C6.
Essa combinação nos proporciona uma faixa de variação ideal para a maioria dos transdutores ultrassônicos comuns (20 kHz a 50 kHz), permitindo-nos cobrir o espectro necessário para identificar o pico de ressonância.
Montagem Prática e Boas Práticas
Para garantir a confiabilidade da nossa ferramenta, a montagem deve seguir algumas boas práticas essenciais.

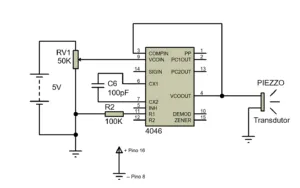

O Circuito Essencial:
1. Alimentação (VCC e GND): O pino 16 recebe a alimentação positiva (+5V), e o pino 8 é o terra (GND).
Se houver inversão, o circuito integrado pode ser danificado.
2. Divisor de Tensão (Controle): Usamos um potenciômetro de 50K (trimpot) conectado entre VCC e GND.
O pino central do potenciômetro (o cursor) é ligado diretamente ao Pino 9 (entrada de controle do VCO).
Este potenciômetro permite varrer a tensão de 0V a 5V, alterando a frequência de saída.
3. Saída e Conexão ao Transdutor: O Pino 4 é a nossa saída de onda quadrada.
Ele deve ser conectado ao terminal positivo do transdutor piezoelétrico (Transmissor). O terminal negativo do transdutor deve ser conectado ao GND (Pino 8).
Boas Práticas de Conexão (Casamento de Impedância Piezoelétrico):
O transdutor piezoelétrico tem alta impedância. A saída do CD4046 (CMOS) consegue acioná-lo diretamente, mas a polaridade é crucial para manter a referência da onda.
Conecte o pino 4 no positivo do transdutor e o GND no negativo. Um erro nesta polaridade pode distorcer o sinal e fornecer uma leitura falsa no osciloscópio.
O Teste Real: Casamento de Frequência e Amplitude
A parte mais importante deste projeto é a técnica de medição. Não basta medir a frequência de saída (Pino 4); precisamos medir a resposta do sistema quando a frequência de ressonância é atingida.
Setup do Teste de Bancada:
1. Conecte a ponta de prova do Canal 1 do osciloscópio ao Pino 4, monitorando a frequência em tempo real.
2. Use um segundo transdutor ultrassônico (Receptor) posicionado a poucos centímetros de distância do primeiro (Transmissor).
3. Conecte a ponta de prova do Canal 2 do osciloscópio aos terminais do transdutor Receptor.
A Observação Crítica:
Ao girar o potenciômetro e varrer a frequência, você deve observar a linha da forma de onda no Canal 2 (o Receptor).
A onda (geralmente senoidal, resultante da conversão mecânica para elétrica) estará presente, mas a sua amplitude será baixa na maioria das frequências.
O ponto de Casamento de Impedância Piezoelétrico e ressonância é atingido quando a frequência de saída coincide com a frequência natural do transdutor, o que causa um aumento repentino e significativo na amplitude do sinal de tensão captado pelo transdutor Receptor.
Este pico de amplitude no osciloscópio é a prova visual de que você encontrou a frequência real de máxima eficiência.
Nosso Exemplo Prático:
Em um de nossos testes aqui no Ibytes, descobrimos transdutores vendidos como sendo de 20 kHz a 25 kHz.
No entanto, ao usar nosso gerador de frequência ajustável e varrer o espectro, encontramos o pico de ressonância real em 40.4 kHz – quase o dobro do prometido!
Essa discrepância comprova que, sem essa ferramenta, qualquer projeto que dependesse de um alcance ou potência altos naquele transdutor teria falhado.
O sistema estaria “morto” na frequência nominal, mas funciona perfeitamente em 40.4 kHz.
Aplicações Reais, Vantagens e Longevidade do Circuito
A vantagem deste circuito de Teste de Bancada Transdutor Ultrassônico é sua atemporalidade.
O CD4046 e os princípios de ressonância eletromecânica são base da engenharia e não mudam.
Vantagens:
1. Máxima Eficiência: Garantir que o transdutor opere em seu pico maximiza o alcance em sensores de distância e a potência em nebulizadores ou sistemas de soldagem.
2. Confiabilidade: Elimina a dependência de dados de terceiros que são frequentemente imprecisos devido à tolerância de fabricação.
3. Adaptação: Permite adaptar seu circuito de acionamento (driver) para a frequência exata encontrada, e não para uma frequência fixa.
Aplicações Reais:
Este conhecimento é crucial em qualquer sistema que exija precisão na medição ou emissão de ultrassom:
* Sistemas de Alarme Ultrassônicos: A precisão da frequência garante que o sinal não seja atenuado, aumentando a sensibilidade do receptor.
* Medidores de Distância Industriais: Essencial para garantir a reflexão máxima do sinal e medições confiáveis em ambientes de produção.
* Limpeza e Nebulização Ultrassônica: A potência vibracional máxima só é alcançada quando o cristal é excitado em sua frequência exata.
Para aprofundar na teoria por trás da manipulação de frequência em sistemas mais complexos, veja nosso artigo sobre Introdução aos Circuitos Phase-Locked Loop (PLL).
E se o seu próximo passo for pegar essa frequência exata e aumentar a potência do sinal (como injetar em um MOSFET para aplicações mais robustas, como em um bloqueador sônico), veja nosso guia sobre Amplificação de Sinais de Alta Frequência com MOSFETs.
Limitações do Circuito e Dicas do Consultor
O circuito com o CD4046 é quase perfeito para nossa aplicação, mas há considerações a fazer.
Obrigatório: O uso de um osciloscópio é indispensável. Embora seja possível tentar usar um multímetro na escala de frequência, ele não mostrará a amplitude da onda no receptor, que é a informação crítica que confirma a ressonância.
Alternativa: É possível usar um 555 em modo astável como gerador de frequência.
No entanto, o ajuste fino (varredura) com o 555 é muito mais difícil de controlar do que com o pino de controle de tensão do VCO do 4046, o que torna o nosso circuito muito superior para a calibração precisa.
Dica de Escalabilidade: Uma vez que você encontra a frequência exata (por exemplo, 40.4 kHz), você pode usar esse valor para alimentar um oscilador fixo ou um microcontrolador (como o Arduino) com muito mais precisão, garantindo o sucesso do seu projeto final.
Ferramenta Definitiva para Eletrônica
Neste guia, desvendamos o mistério da frequência ressonante de transdutores ultrassônicos.
O circuito baseado no VCO do CD4046 é a sua ferramenta de bancada definitiva. Ele transforma uma informação dúbia do datasheet em uma certeza técnica, elevando a confiabilidade e a eficiência de qualquer projeto.
Nosso objetivo no Ibytes Brasil é fornecer o conhecimento fundamental que perdura.
Compartilhamos nossa experiência e o circuito detalhado no vídeo “Como Achar a Frequência Ressonante Exata do Ultrassom (CD4046)”, disponível em https://youtu.be/GaQkCTOsp58.
