Oscilador 15 a 200 KHz

Osciladores são a base de uma infinidade de projetos, e quanto mais alternativas tivermos disponíveis, melhor podemos escolher as bases para nossos projetos.

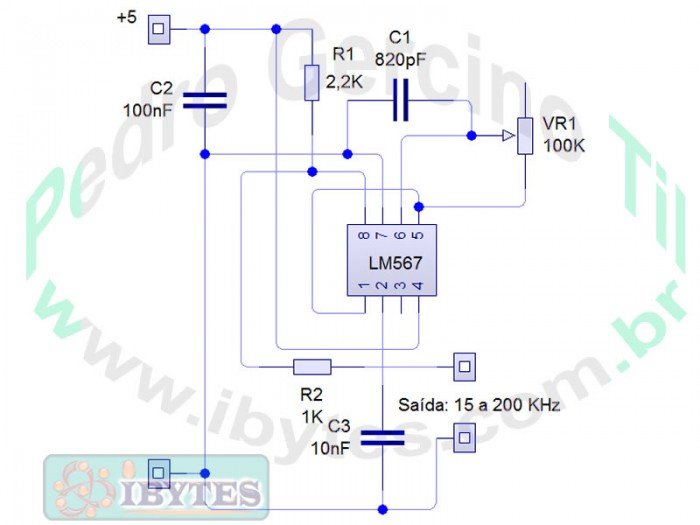

O CI LM567 é um decodificador, mas dá para configurá-lo como oscilador e obter de 15 a 200 KHz com os componentes sugeridos no esquema abaixo.

Para obter outras frequências C1 pode ser alterado, o valor menor é 470pF onde a frequência aumenta, e 680K a frequência diminui.

Em VR1 também pode ser ajustada a frequência desejada, no protótipo foi usado um trimpot de 100K, mas outros valores maiores que 10K funcionarão, obviamente que obtendo outras frequências.

Para um ajuste finíssimo de frequência, no pino 2 do CI LM567 pode ser aplicada uma tensão controlada por um trimpot, o ajuste é de aproximadamente 5% da frequência base, devido a uma margem tão baixa nem coloquei no esquema.

Depois da montagem, se não tiver como medir a frequência gerada, use um amplificador seguidor de sinais a frequência gerada abaixo dos 20 KHz será ouvido no alto falante, acima disso, com com instrumento de medição.

LM567_osc_15_a_200K

O circuito foi testado em 5 volts, o CI suporta até 9 volts, e pode ter comportamento diferente se alimentado com tensão diferente.

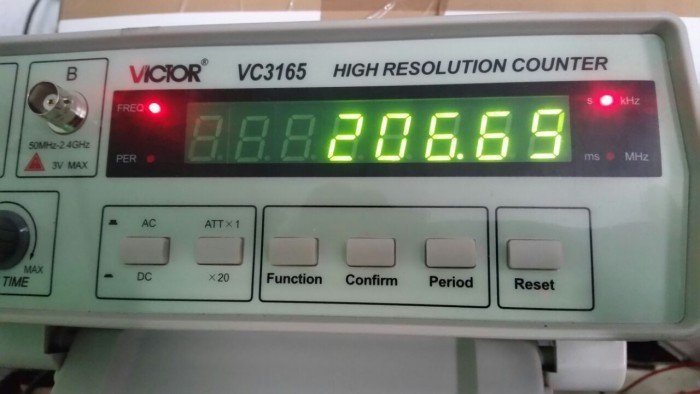

Com 5 volts, exatos 206.69 KHz.
