Receptor Infravermelho

O receptor infravermelho mostrado na imagem abaixo tem como base um foto transistor di tipo TIL 78 que recebe o sinal modulado de um transmissor infravermelho como o mostrado nesse link.

Um receptor infravermelho pode ser utilizado para várias finalidades, no caso em questão, é para receber sinais modulados.

A aplicação mais simples pode ser o monitoramento da frequência de sinais infravermelho, nesse caso, um frequencímetro deve ser ligado na saída.

Outra aplicação pode ser o teste de controle remoto de qualquer tipo, nesse caso, a saída desse módulo deve ser ligada a entrada de um amplificador, certamente haverá surpresa ao descobrir a quantidade de tons invisíveis que pode gerar um controle remoto de TV.

Em conjunto com o link desse projeto pode ser utilizado como link de áudio, enfim, são tantas as aplicações que fica difícil enumerá-las.

Na saída o sinal será de acordo com a modulação do transmissor, portanto, se o transmissor transmitir em pulsos ou em modulação por voz, na saída será obtida exatamente o mesmo tipo de modulação.

A alimentação do circuito pode ser feita com tensão contínua de 5 a 12 volts, e só há um ajuste a ser feito, que é o ajuste de sensibilidade, esse ajuste é feito no trimpot de 1,2M, no mais, os cuidados de sempre para não ligar componentes diferente que que é indicado no esquema.

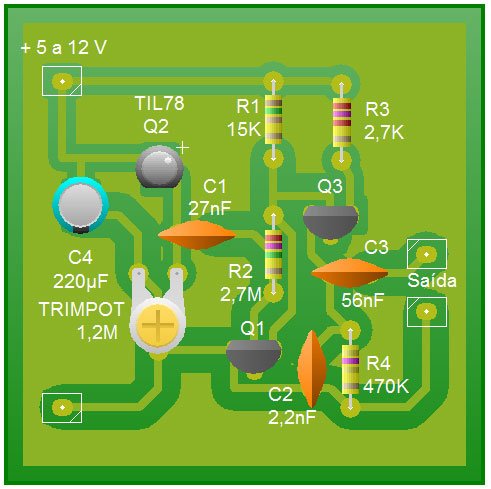

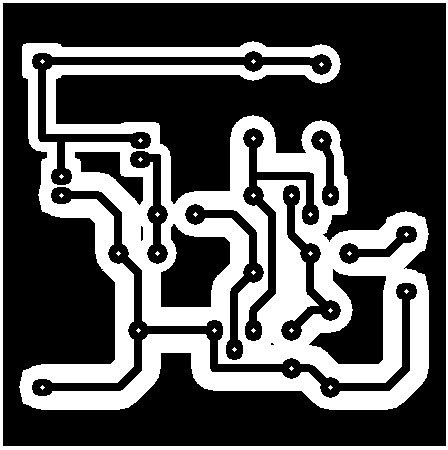

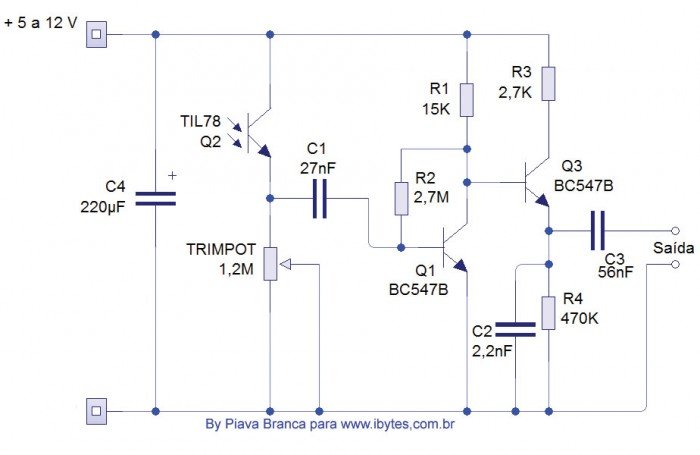

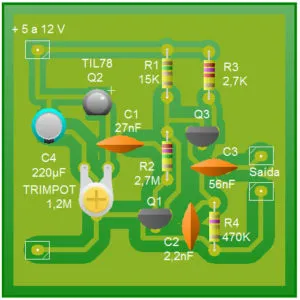

Abaixo segue esquema, a sugestão de layout para placa de circuito impresso, no caso, é 6 cm por 6 cm, para a disposições dos componentes conforme imagem mostrada.
