Como Testar LEDs

Conhecido como LED, o diodo emissor de luz é um tipo de diodo que funciona da mesma forma que os diodos comuns, com a diferença de que o LED, quando é polarizado diretamente emite luz.

Os LEDs são amplamente utilizados em circuitos de sinalização, além da economia existe a possibilidade de ter sua luminosidade controlada pela corrente que circula por ele.

Sua tensão de funcionamento varia entre 1,2 e 2,5 Volt, mas não é todo LED que emite luz visível, existem LEDs que trabalham emitindo radiação infravermelha (invisível) e são muito utilizados em circuitos de alarme contra roubo ou leitores de código de barras em cartões de plástico.

O circuito da figura abaixo mostra como pode ser montado um circuito para polarizar um diodo, na verdade é um circuito de teste de diodo emissor de luz, obviamente que podemos testar um LED simplesmente usando um multímetro analógico na escala de menor resistência e aplicando as ponteiras do instrumento ao componente para verificar se o LED acende.

Se a polarização estiver correta e o LED estiver em bom estado ele acende, se a polarização foi inversa o LED permanece apagado, o mesmo acontece se o LED estiver com defeito.

Existem aparelhos que possuem a função específica para teste de diodos, mas por mais sofisticado que seja um multímetro, no caso de teste de LEDs o circuito abaixo faz a mesma função sem deixar nada a desejar.

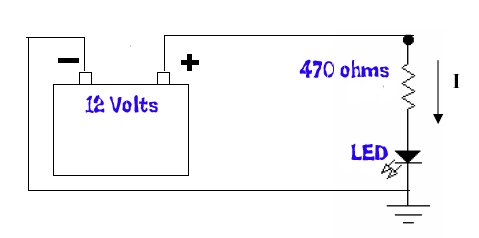

A figura abaixo mostra como podemos testar o funcionamento de um LED usando uma bateria de 12 volts e um resistor de 470 ohms, o valor do resistor determina a luminosidade do LED, se a bateria for de 6 volts o resistor pode ser de 220 ohms para a mesma intensidade de corrente.

Observe que o que vai ser mostrado pelo testador de LEDS é a mesma coisa que mostraria um multímetro: Se a polarização estiver correta e o LED estiver em bom estado ele acende, se a polarização foi inversa o LED permanece apagado, o mesmo acontece se o LED estiver com defeito.
