Microfone de Ganho

Operadores de rádio geralmente são muitas exigentes, muitas vezes até passam dos limites, acaba incrementando tanto o áudio do seu equipamento que acaba incomodando outros operadores de rádio.

Alguns colocam sinal de fim de câmbio (roger-bip) outros colocam câmera de eco, geradores de sinais e outras babaquices.

É preciso se colocar na sala de recepção dos operadores que vão receber a modulação alterada, pois nem todos são adeptos a modificações, além de serem proibidas.

Mas uma modulação com áudio limpo sempre é bem vinda, então, para os adeptos a utilizar microfone de ganho, deixo o esquema a seguir, usei por muito tempo, é bem útil, pois quase sempre estamos de mãos ocupadas e não dá para ficar segurando o PTT.

Antes de começar a montagem, pesquise seus amigos e verifique qual a aceitação e se você não vai perder seu tempo montando um microfone de ganho.

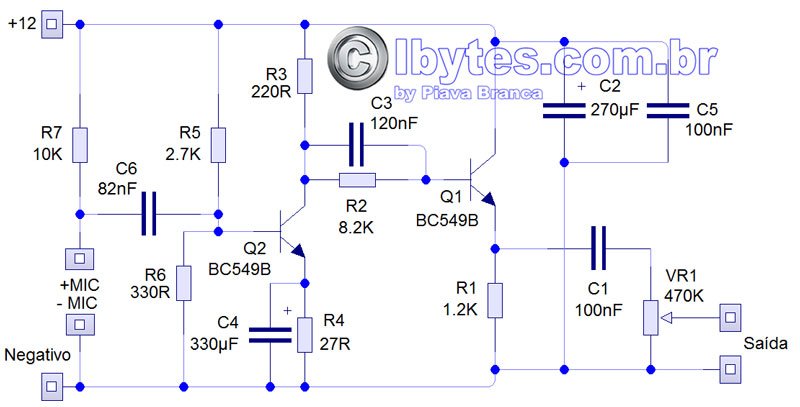

O esquema completo é mostrado na imagem abaixo, todos os valores dos componentes são informados, onde poderia ficar alguma dúvida é na ligação do microfone.

O microfone é de eletreto de dois terminais, o ponto +MIC é onde deve ser ligado o positivo do microfone, e obviamente, o ponto – MIC é onde deve ser ligado o negativo do microfone.

Não é recomendado fio maior do que 25 centímetros entre o microfone e o circuito amplificador, deve ser cabo de áudio de muito boa qualidade, caso contrário, a rádio frequência emitida retorna e o que será ouvido nas estações remotas será apenas um apito como se fosse microfonia.

A recomendação de cabo de áudio de boa qualidade também se aplica a saída do circuito.

Para testar o funcionamento, na alimentação use bateria de 12 ou 9 volts, ou fonte muito bem filtrada e aperte o PTT, se tiver como monitorar a transmissão vá ajustando VR1 até que o nível de áudio esteja um pouco abaixo do limite da saturação.

Pode ser necessária a ajuda de colegas para orientar se deve ser aumentado ou diminuído o nível do áudio, é bom lembrar que com microfone de ganho, o rádio fica igual a telefone celular, onde quem fala mais longe do microfone acaba sendo mais bem ouvido na estação remota.

Quem tem cães na casa ou na vizinhança, poupe os ouvidos dos colegas rádio operadores, no mais, faça bom proveito, segue esquema e o layout para placa de circuito impresso.

miledeganho_esquema

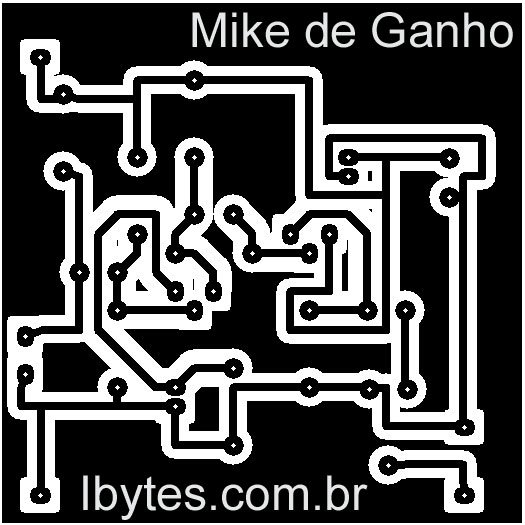

A placa de circuito impresso tem 7 centímetros por 7 centímetros:

mikedeganho_layuot
