Sensor de Luminosidade (TIL78)

O circuito apresentado é basicamente um sensor de luminosidade, o fototransistor deve ser instalado em um tubo escuro, tipo um tubo de caneta coberto por uma fita isolante para que o circuito funcione como alarme de luminosidade.

Para quem tem dúvidas de onde utilizar, quem tem um ambiente em penumbra e deseja que um sinal sonoro avise que a porta do ambiente foi aberta é uma das aplicações, mas obviamente que a imaginação é o limite.

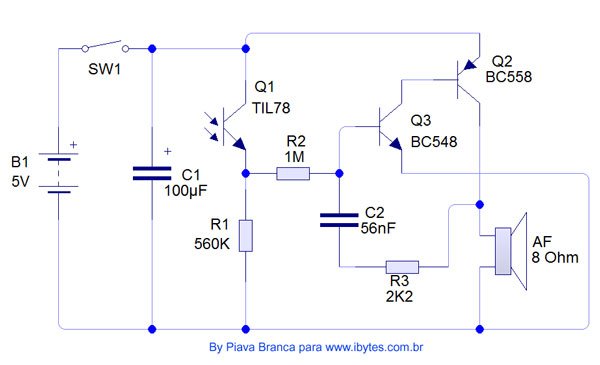

O sensor é um fototransistor, no protótipo foi usado um TIL78, mas equivalentes servem, quando não existir luz sobre o fototransistor, Q3 não estará polarizado, assim, Q2 também não estará conduzindo.

Com a incidência da luz ou a emissão de um fotoemissor de um controle remoto sobre o fototransistor, haverá a polarização de Q3 através de R2, e Q2 passa a conduzir, como o estágio final trata-se de um oscilador de relaxação, um tom contínuo será ouvido no alto falante.

O tom gerado é determinado pela alimentação do circuito, por C2 e por R3, a potência sonora é em torno de ¼ de watt, o suficiente para cumprir a função de avisar sobre a alteração da luminosidade sobre o sensor.

O circuito pode ser alimentado por uma bateria de celular, o que facilita as coisas, já que, sendo recarregável evita despesas com a compra de pilhas.

Não há ajustes a serem feitos, a não ser colocar o fototransistor de forma que haja a incidência da luz sobre ele para que o circuito emita o sinal.

Transistores equivalentes podem ser usados sem problemas, desde que, respeitadas as polaridades e a disposição dos terminais, lembro que um transistor equivalente pode ter a disposição de terminais diferente, mas ter as demais propriedades equivalentes.

Para quem quiser um rendimento sonoro melhor, pode usar um alto falante maior ou alimentar o circuito com 12 volts.

Mas, se a tensão for alterada para 12 volts, Q2 deve ser trocado por um transistor do tipo BD140 e pode ser necessária a utilização de um dissipador de calor.

Com um emissor laser apontado para o fototransistor, podem ser feitas várias experiências e brincadeiras, a imaginação de cada um é que vai determinar o que pode ser feito.
