Transmissor (MAX2606)

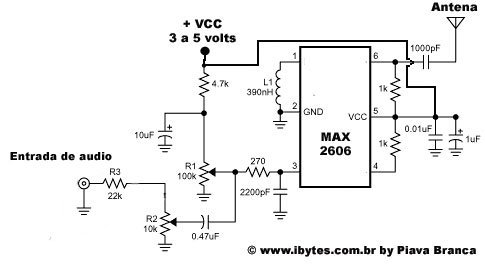

Abaixo temos o esquema de um transmissor de FM para ligar num rádio portátil ou na saída do computador e sintonizar num raio de 30 metros, neste esquema a transmissão é mono, as aplicações são muitas e depende da imaginação de cada um, as sugestões são das mais óbvias.

Uma delas pode ser a de ouvir música do CD player que está na sala da sua casa no seu MP3 ou MP4, sim eu sei, você diz que isso não faz sentido, mas se você ligar nas entradas deste transmissor um microfone e desejar escutar as conversas que estão sendo feitas na sala, pode ser feito, e ainda poder gravar as conversas no seu MP3 ou MP4, para espionar a intenção muda de rumo, não é não?

Nesta configuração, o CI MAX 2606 está com componentes que fazem do conjunto um oscilador controlado por tensão.

A freqüência de oscilação nominal é fixada pelo indutor L1 que tem o valor de 390nH,(390 nano henries) e faz com que o circuito oscile na freqüência de 100 MHz.

O potenciômetro R1 permite-lhe selecionar um canal livre na faixa de FM que vai de 88 MHz a 108 MHz, a potência de saída é de cerca de 21 dBm, essa potência é suficiente para testes e brincadeiras, pois a maioria dos países permitem potência abaixo de 10 dBm para emissões na faixa de FM.

O acoplamento de áudio na entrada é feito por R3 e atenuada pelo potenciômetro R2.

Veja que R2 além de ser limitador do sinal, também limpa o sinal de áudio evitando distorções, ele serve como um controle de volume, e para completar R2 acaba por ser o modulador de rádio freqüência.

Sinais de áudio acima 60mV irão causar distorções, mas usando R2 para controlar o nível de sinal de entrada de modo que o volume seja controlado, se obtém ótima qualidade de áudio na transmissão.

Na ausência de uma antena padrão de rádio FM, 25 centímetros de fio rígido serão mais que suficientes para simular uma antena transmissora.

Vale lembrar que o CI MAX 2606 funciona com tensão de 3 a 5 volts, mas a tensão deve ser regulada e estabilizado para evitar desvios de freqüência quando a tensão baixar, e com isso a derivação de freqüência e o ruído.
