Faça Sua Antena Bi-Quad

A busca por maior alcance nas transmissões de dados em redes sem fio, faz com que mais e mais antenas sejam elaboradas a testadas, isso não é em vão, pois para cada tipo de situação um tipo de antena é recomendada, para logas distâncias, a antena direcional é o tipo de antena mais recomendado.

Para curta distância, um tipo de antena bem simples pode ser o recomendado, é óbvio que cada situação é diferente, por isso também foi criado um esquema para que você mesmo faça as suas antenas.

Bom relembrar que nem sempre o que é bom para uma determinada localidade é bom para outra localidade, e talvez seja esse o motivo dos “testadores” de antenas continuarem fazendo sempre as mesmas antenas com pequenas modificações.

Uma antena OMNI de 21 dBi pode custar perto de R$ 300,00, uma antena direcional de 24 dBi não chega a R$ 100,00 atualmente, no caso de uma antena OMNI alto ganho só é recomendável para o provedor de serviços, o cliente em grante parte das vezes, nem de antena direcional precisa, claro que isso depende da distância entre o ponto de acesso e o computador cliente, em se tratando de custos, ainda resta o salgado valor do cabo coaxial, e quem sabe, uma antena bi-quad que custa em torno de R$ 100,00 pode resolver o problema.

Existem situações em que uma antena que não muito “falada” resolve o problema, e dependendo da distância entre o ponto de acesso e o computador cliente, até cabo coaxial de 75 ohms resolve o problema, uma antena bi-quad que tão ou mais simples de montar do que uma antena omni, e com alcance que pode chegar a 4 quilômetros em linha reta e sem obstáculos.

Um esquema para antena bi-quad é mostrado na figura abaixo, a antena é cortada para 2.4 GHz, o ganho desse tipo de antena depende do tamanho em grande parte da distância entre o refletor e os elementos da antena, o menor R.O.E. consegui colocando os elementos a uma distância de 1.5 centímetros.

Note que aproveitei tudo que eu tinha, a base foi feita com a embalagem que vem com CDs, até o refletor foi feito com um DVD riscado, o cabo coaxial não utilizei o RGC 213 que é o recomendado para as descidas de antena de 2.4 GHz, utilizei um cabo coaxial de descida de TV a cabo, na verdade, qualquer cabo coaxial que tenha boa blindagem pode ser experimentado, assim quem sabe, acaba baixando o preço do metro do cabo RGC 213.

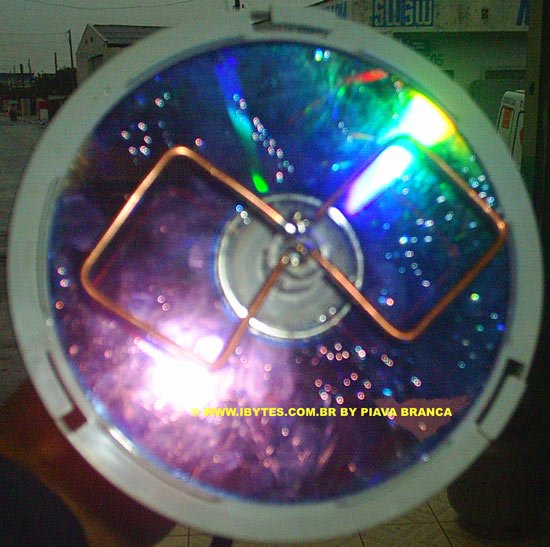

Na antena mesmo, utilizei alguns centímetros de fio 2,5 dobrei nas medidas conforme indicação acima, mas soldei diretamente o cabo coaxial na antena, evitando gastos com um pig-tail, não que eu seja assim mão de vaca, mas cada pig-tail dá uma perda de -3 dBi, esse é o verdadeiro motivo de evitá-lo, e ficou conforme pode ser visto na figura abaixo.

Observe que essa mesma deve ser a posição da antena depois que estiver instalada.

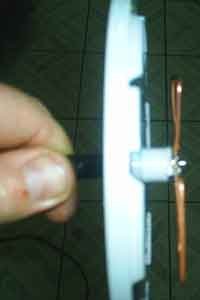

Na figura abaixo é mostrada a posição de vista lateral, onde os elementos devem estar separados do refletor (DVD) por 1.5 cm, que é a metade de 1/4 de onda.

Depois de tudo pronto, é só colocar a tampa e fixar a bi-quad em algum lugar ao alto, a criatividade depende de cada um, eu fixei no mastro amarrando o próprio cabo coaxial, para uma instalação definitiva, um pedaço de ferro ou alumínio no formato L e uma abraçadeira é o ideal, como eu vou fazer outras experiências, anoto os resultados dessa e parto para outra experiência.

Para ter uma idéia de como ficou a antena, eu utilizo o indispensável netstumbler que e funciona para medir sinal de redes sem fio, esse software roda bem no windows 95, 98 e no XP, no windows vista ele não funciona.

o programa netstumbler funciona em conjunto com quase todos os tipos de placas e tem uma versão especialmente eleaborada para palmtops, é o ministumbler.

É bom lembrar que o netstumbler não funciona em conjunto com o serviço Wireless Zero Configuration do Windows, por isso a primeira coisa que ele faz ao ser aberto é parar completamente o serviço Wireless Zero Configuration para acessar e “tomar conta” da placa wireless.
