Detector de Presença

Desta vez a minha proposta é criar um circuito que gera um som quando alguém entrar em um ambiente onde está instalado o sensor.

Quem acompanha minhas publicações já deve ter percebido que o objetivo é sempre priorizar a facilidade, seja em relação aos componentes ou em relação a montagem em si.

Assim, mesmo quem não tem muito conhecimento em eletrônica consegue realizar montagens.

É muito provável que você já tenha entrado em um ambiente e um sinal sonoro tenha sido emitido por um aparelho.

Esse sinal sonoro serve para avisar que alguém acessou o ambiente onde o sensor está instalado.

Aí a pessoa entra, ouve um som, olha e percebe que há um aparelho pendurado numa parede, ou instalado em um canto da sala, ou talvez escondido em uma caixa em cima de alguma mesa, na verdade, não importa.

O que importa mesmo é a função do aparelho, e se faz sentido ter tal aparelho como auxiliar nas tarefas.

O circuito que proponho é de uma simplicidade tão grande, que qualquer um com um mínimo de conhecimento é capaz de realizar a montagem.

Conforme já mencionei, a função do circuito é avisar que alguém acessou o ambiente onde o sensor está instalado.

Ou seja, é um sensor infravermelho que avisa com sinal sonoro a presença e movimento no ambiente.

Com apenas 8 componentes que vamos usar para fazer a montagem do circuito que vai gerar o som.

Esses componentes são fáceis de serem encontrados e muito baratos:

São eles:
1 circuito integrado NE555
2 resistores de 10 K ohms por 1/8 de watt.
1 Capacitor de 220 uF x 25 volts
1 capacitor de 100 KpF (pode ser de disco cerâmico ou de poliéster)
Um alto falante.
Uma bateria de 9 volts (ou uma fonte de 6 a 12 volts).

O esquema eletrônico do circuito pode ser copiado nesse vídeo, quando for mostrado o esquema, pare o vídeo, dê um print e cole no arquivo de sua preferência.

Para alterar o tipo de som que é gerado pelo circuito, basta trocar o capacitor de 100 KpF por um capacitor de outro valor.

Com valores menores a frequência aumenta e o som gerado fica mais agudo.

Com valores maiores a frequência diminuí e o som gerado fica mais grave.

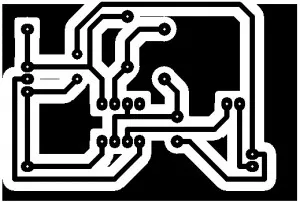

Todos os componentes são instalados em uma placa de circuito impresso, cujo layout é mostrado na imagem abaixo, lembrando que o tamanho da placa de circuito impresso é de 60 mm por 40 mm, a imagem é maior para ter mais resolução.

_placa_passivo_555

O módulo sensor é um HC-SR501, ele já vem pronto, inclusive com a lente que fica na frente do sensor, é nesse módulo que estão os ajustes de tempo e de sensibilidade.

Depois da montagem pronta, é só ligar a alimentação, fazer os ajustes de sensibilidade e do tempo em que o som é gerado em cada vez que algo é detectado no ambiente.

A utilização sugerida é a de avisar que alguém acessou o ambiente.

Depois do tempo ajustado para a emissão do som, o circuito volta para a condição inicial.

Obviamente que a imaginação é o limite.

Assista o vídeo abaixo para mais detalhes, e acompanhe o canal se inscrevendo.

Acesse o Canal Ibytes no Youtube
