Antena Para 850 MHz

Num dos meus passatempos favoritos, montei uma antena para 850 MHz, que é a faixa mais baixa onde existe radiofrequência modulada com sinais 3G, ou seja, o sinal de rádio transporta o sinal 3G, poderia dizer que é uma antena 3G, mas 3G não é freqüência, portanto antena 3G não existe, 3G é um tipo de modulação que é embutido no sinal de radiofrequência  então o alvo para calcular a antena é a freqüência de operação do modem, que no caso é 850 MHz.

Existem algumas chamadas na internet ofertando antenas 3G, o problema é a forma como eles vendem essas antenas, eles vendem para a tecnologia e não para a radiofrequência.

Além disso, sou mão de vaca assumido, não tenho coragem de pagar mais de R$ 300,00 por uma antena se eu sei como fazer, afinal, dinheiro não caí do céu nem o cavalo deixa cair no pasto.

Para fazer uma antena direcional, usei um pedaço de 60 cm de alumínio de 1×1 cm, que serviu de gôndola, 1 metro de “tirinhas” de alumínio, a maior delas ficou com 17,3 cm por 0,4 cm, é o refletor da antena, na verdade, fui na serralheria de um amigo e juntei pedaços de alumínio que seriam “dispensados”.

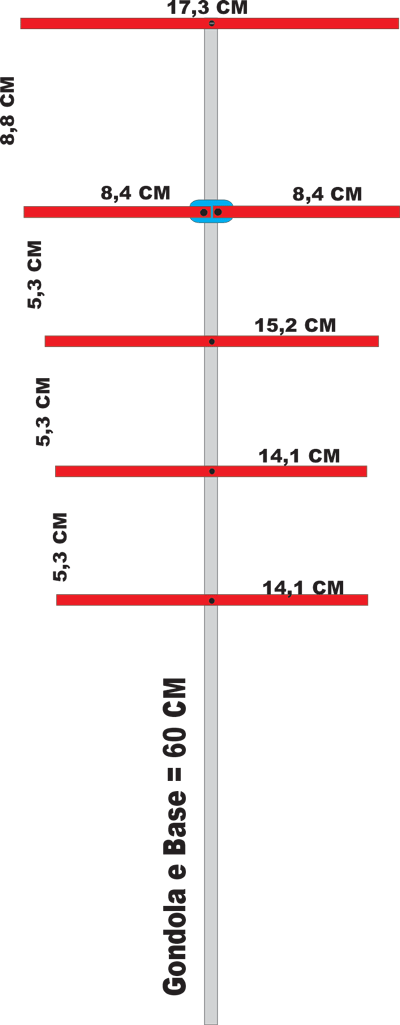

Acho que pelo desenho mostrado abaixo, qualquer comentário é totalmente desnecessário, note que a gôndola de 60 cm prevê a utilização da antena com uma parábola visando aumentar o ganho.

Os cuidados maiores são com as medidas, que devem ser exatas, a disposição dos elementos também deve ser correta, com altas frequências qualquer dois ou três milímetros fora de posição pode colocar todo o projeto a perder.

Essa antena é uma antena Yagi de cinco elementos, o dipolo é do tipo dipolo aberto, o cálculo é feito para espaçamento frouxo, isso dá um bom ganho e não é muito exigente em termos de diretividade.

Outro detalhe importante é o cabo coaxial, ele deve ser de boa qualidade, preferencialmente flexível, mas com blindagem 100% boa, a flexibilidade é para que não seja difícil de manusear, a exigência por boa qualidade é para não haver perdas entre antena e o modem.

Outro ponto a ser considerado é a conexão entre o cabo coaxial e o modem, é o ponto onde podem existir as maiores perdas de sinal, inclusive com risco de curto-circuito do sinal de RF, por isso adquira os conectores de acordo com seu modem, e por último, se não sabe o que deve ser feito, nem comece a fazer.

O modem 3G é extremamente delicado e sensível, desligue-o ao soldar fios conectados a ele.

Acesse o Canal Ibytes no Youtube
