Identificando Resistores

Nas resistências normais, o significado de cada faixa é o seguinte:

A 1ª e a 2ª faixa indicam os dois primeiros algarismos do valor nominal da resistência.

A 3ª faixa indica o fator multiplicativo do valor nominal da resistência, ou como meio de facilitar as coisas, a quantidade de zeros que deve ser acrescentada aos dois primeiros algarismos.

A 4ª faixa indica a tolerância do valor nominal da resistência, a qual pode tomar valores típicos de 1%, 2%, 5%, 10% e 20%.

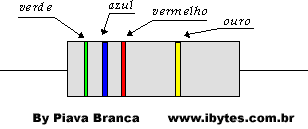

Na figura abaixo é apresentado um exemplo de uma resistência normal cujas faixas apresentam as seguintes cores:

Note um detalhe, a contagem é feita pela lado onde os anéis ou faixas estão mais próximos do final do corpo da resistência.

Na hora de soldar a resistência, não é preciso observar qual terminal deve ser soldado em qual lado, ou seja, não precisa observar a posição de soldagem.

1ª faixa: verde (valor nominal 5)

2ª faixa: azul (valor nominal 6)

3ª faixa: vermelho (fator multiplicativo)

4ª faixa: ouro (10%)

Assim temos na 1ª faixa a cor verde que vale 5, temos na 2ª faixa azul que vale 6, temos na 3ª faixa o vermelho, que conforme a tabela abaixo vale 2, como a 3ª faixa é o fator multiplicativo e vale 2, então temos 56 x 100 = 5600.

Por outro lado, podem ser simplificadas as coisas para melhor entendimento, a 1ª faixa tem a cor verde que vale 5, a 2ª faixa tem a cor azul azul que vale 6, a 3ª faixa é o vermelho que vale 2, então fica assim: 5.600 ohms.

Agora atente para um detalhe: 5.600 ohms é o mesmo que 5.6 K ohms, e também é o mesmo que 5K6 ohms, como pode ser observado, o código de cores é o mesmo, mas a forma de dizer o valor da resistência, embora de forma diferente, tem o mesmo significado, pois 1.000 ohms é igual a 1K ohms, e 1K0 também é igual a 1.000 ohms.

Voltando ao nosso exemplo acima, observmos que as faixas ou anéis nos resistores mostram a informação relativa a uma resistência de 5,6 k ohms e 10% de tolerância, portanto com um valor nominal compreendido entre 5,04 k ohms e 6,16 k ohms.

A tabela abaixo mostra o código de cores a ser utilizado para identificar resistências
normais.

* Faixa e anel tem o mesmo significado quando citado neste texto.
