  • Oscilador Duplo Com Um CI

    Circuito Eletrônico de Oscilador Duplo (Onda Quadrada) Com Apenas Um CI LM567

    Muitos projetos dependem de osciladores, e às vezes existe a coincidência da necessidade do dobro ou da metade da frequência principal, se for esta a necessidade, esse é o circuito ideal.

    O CI LM567 é um decodificador de tom, mas é possível configurá-lo como oscilador e obter até 200 KHz com os componentes sugeridos no esquema abaixo.

    Esse circuito é uma variação do circuito publicado nesse link.

    No caso, podemos ter também 100 KHz, explico melhor: no pino 8 do CI retira-se a frequência maior, e no pino 3 do CI retira-se exatamente a metade da frequência existente no pino 8.

    Para obter outras frequências C1 pode ser alterado, o valor menor é 470pF onde a frequência aumenta, e 680K a frequência diminui.

    Em VR1 pode ser ajustada a maior frequência desejada no pino 8 do CI, e no pino 3 do CI haverá exatamente a metade da frequência que existir no pino 8 do CI, no protótipo foi usado um trimpot de 100K, mas outros valores maiores que 10K funcionarão.

    Para um ajuste finíssimo de frequência, no pino 1 (ou no pino 2) do CI LM567 pode ser aplicada uma tensão controlada pelo trimpot VR2, o ajuste é de aproximadamente 5% da frequência base.

    Depois da montagem, se não tiver como medir a frequência gerada, use um amplificador seguidor de sinais a frequência gerada abaixo dos 20 KHz será ouvido no alto falante, acima disso, com com instrumento de medição.

    O circuito foi testado em 5 volts, o CI suporte até 9 volts, e pode ter comportamento diferente se alimentado com tensão diferente.

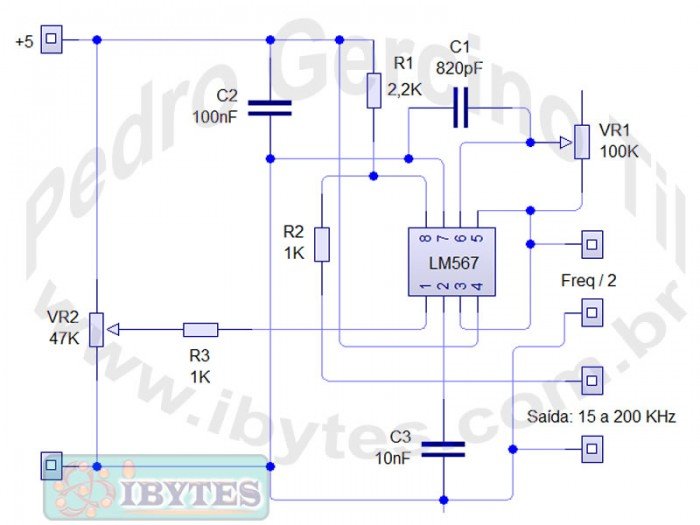

    LM_567_osc_duplo

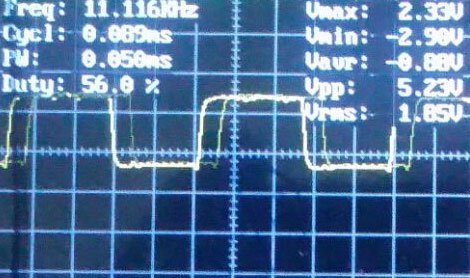

    Imagem Osciloscópio
