Conheça os MOSFETs

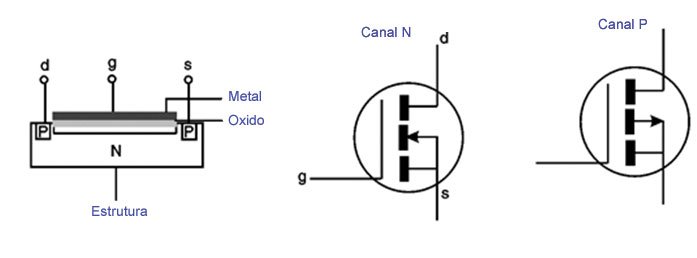

Os Transistores de Efeito de Campo MOS são chamados simplesmente de MOSFETs, e são componentes que pertencem à família dos semicondutores cujos símbolos e estrutura são mostrados na imagem abaixo.

Estrutura Transistores do Tipo MOSFETs

Os MOSFETs são transistores que tem seu funcionamento parecido com o funcionamento dos transistores de efeito de campo que são conhecidos como JFET, a principal diferença é que terminal de comporta é totalmente isolado do canal por uma minúscula camada de óxido de metal, o terminal de comporta é conhecido como gate, e quando uma tensão é aplicada ao terminal de comporta ela controla a quantidade de corrente entre o dreno e a fonte .

Existem tipos de MOSFETs para baixas potências e são indicados para aplicações de áudio e e rádio frequência, também existem os tipos de alta potência que são indicados para aplicações em baixas frequências e controle de média e alta potência.
Os MOSFETs para alta potência  são chamados de Power MOSFETs, esses tipos de transistores foram projetados para controlar correntes intensas trabalhando com tensões que podem passar dos 1000 volts.

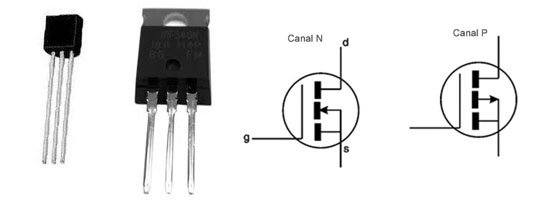

Na imagem abaixo são mostrados os aspectos físicos mais comuns, à esquerda MOSFETs  de baixa potência com o aspecto de um transistor bipolar comum, ao lado um componente mais reforçado, esse aspecto indica tratar-se de um MOSFETs de potência, e mais á direita os símbolos adotados mundialmente para representar os tipos de canal N e canal P.

MOSFETs Tipos e Símbolos

Vale lembrar que os aspectos externos dos componentes podem levar ao erro, um erro comum é observar a imagem abaixo e deduzir que o componente mais à esquerda tem o símbolo que tem a seta apontando “para dentro” e consequentemente pensar que o componente com aspecto mais robusto é aquele que tem o símbolo à direita e com a seta “apontando para fora”.

É bom que todo técnico tenha em mente que não tem como julgar o que faz ou o que é o componente  sem saber qual é o código que está impresso nele, por isso é que existem os manuais de equivalência de componentes, pois pelo aspecto físico só se pode saber se é um transistor de sinal ou de potência, apenas isso.

Qual o símbolo que deve ser adotado depende em saber se é canal N ou canal P depende do código impresso nele, assim como outras características.
