Transmissor 144 Mhz

Transmissores são sempre interessantes e pela forma que são montados, existem muitas configurações.

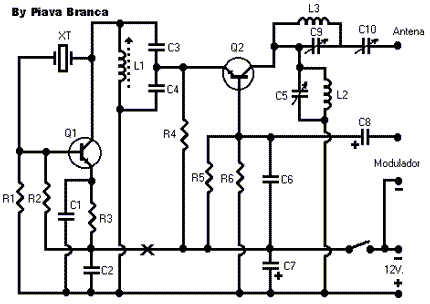

O transmissor do circuito abaixo opera na faixa de 144 Mhz, obviamente, em virtude da maior dificuldade em se trabalhar com frequências altas, deve ser tomados os devidos cuidados com o tamanhos fios das ligações, valores de capacitores, etc.

Recomendo que os componentes sejam novos e em boas condições de uso, pois os componentes não permitem alterações significativas, e são as chamadas alterações de componentes que trazem a frustração em não fazer o circuito funcionar, então, muita atenção na escolha dos componentes e na ligação deles ao circuito elétrico.



C1 = 4.7 nF
C2 = 10 nF
C3 = 68 pF
C4 = 33 pF
C5 = 10 pF
C6 = 10 nF
C7 = 47 mF
C8 = 10 mF
C9 = 10 a 60 pF (trimmer)
C10 = 10 a 60 pF (trimmer)
R1 = 10K
R2 = 3K3
R3 = 1K2
R4 = 68R
R5 = 4K7
R6 = 1K0
Q1 = 2N2222
Q2 = 2N2219
XT = Cristal de 49 Mhz

L1 = 10 espiras de fio 22 AWG em suporte com 8 mm de diâmetro com núcleo ajustável de ferrite.

L2 = 5 espiras de fio 22 AWG, esticado no máximo em 25 mm, esta bobina tem núcleo de ar e a separação das espiras é feita de forma a obter a melhor sintonia.

L3 = Espiras com 8 mm de diâmetro com núcleo de ar, tamanho máximo da bobina é 15 mm.

Demais, fio, solda, etc.

Para ajustar o desempenho do circuito, deve ser interrompida a ligação no ponto X do circuito, e colocar um miliamperímetro em escala de 15 a 30 miliampères.

Nesta posição se movimenta o núcleo da bobina L1 em dada direção, o consumo em repouso é da ordem de 3 a 4 mA, com o movimento do núcleo da bobina altera-se o ganho do circuito, que em potência máxima chega próximo aos 30 mA se a bobina tiver um bom fator de ganho e se o cristal e demais componentes forem de boa qualidade.

Quando alcançar a posição de consuma máximo, vá ajustando aos poucos o núcleo para que a corrente consumida seja um pouco abaixo da corrente máxima consumida.

No ajuste de L2 e C5 seria conveniente utilizar um grid-dip sintonizado em 144 Mhz, na falta do grid-dip, coloque C5 na metade do seu curso total.

L3 e C9 devem ser sintonizados no segundo harmônico, e C10 é ajustado para transferir o máximo de sinal para a antena.
Depois de ajustado, a corrente máxima deve ficar em torno de 40 a 50 mA, valores maiores certamente existem problemas de ajustes, então reajuste tudo novamente.

E lembre-se que mexer com transmissores exige paciência, é uma arte, é para quem realmente gosta disso.
