Os Níveis Lógicos

O que são esses tais de níveis lógicos é a dúvida que muitas vezes insiste em estar presente em muitas situações, para esclarecer, vamos partir do fato de que nos circuitos digitais são encontradas apenas duas condições possíveis: ou existe a presença do sinal ou não existe sinal algum, e é bom ter isso em mente porque ajuda a definir alguns pontos importantes que ajudam no entendimento.

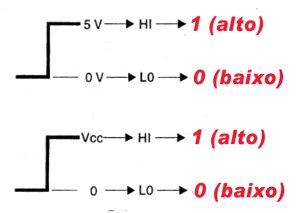

Nos circuitos digitais a presença de uma tensão será indicada como 1 ou HI, na linguagem popular, nível alto, enquanto que a ausência de uma tensão será indicada por 0 ou LO, no popular, nível baixo.

O nível baixo será sempre uma tensão nula, ou total ausência de sinal num ponto do circuito, nessa condição é indicado como 0 (zero), LOW (baixo).

No caso do nível lógico alto, mas o nível lógico alto pode variar de acordo com o circuito, a indicação do nível lógico alto é feita por 1 ou HI.

Nos computadores de mesa a tensão de alimentação de todos os circuitos lógicos é 5 volts, nesse caso, o nível 1 ou HI de seus circuitos será sempre uma tensão de 5 volts.

Nos notebooks a tensão de alimentação é menor, e é 3,2 volts, portanto, o nível lógico nos circuitos de notebooks é 3,2 volts, note que o nível 1 ou HI sempre será correspondente a tensão de alimentação do circuito digital.

No caso dos exemplos acima, a tecnologia empegada é a que usa componentes TTL, mas também existem os circuitos digitais que empregam componentes de tecnologia CMOS e que são alimentados tipicamente por tensões entre 3 e 15 volts.

No caso da tecnologia CMOS, o nível lógico 1 ou HI (alto) pode ter qualquer tensão entre 3 e 15 volts, dependendo apenas da tensão de alimentação usada.

Mas é bom que fique claro que a ideia de associar a presença de tensão ao nível 1 e a ausência ao nível 0, é mera questão de acordo.

Nada impede que seja adotado um critério inverso e os circuitos sejam projetados para funcionar de forma invertida, e eles funcionarão perfeitamente.

O que de fato é real é que quando dizemos que o nível é alto (1) associamos a presença de tensão e ao nível baixo associamos a ausência de tensão (0), e estamos falando do que se chama lógica positiva, se associarmos o nível baixo ou 0 a ausência de tensão, estaremos falando de uma lógica negativa.

Você pode estar pensando que é uma baita confusão, então para não dificultar o entendimento, a partir daqui os textos tratarão apenas da lógica positiva, o mesmo acontecerá com os circuitos que serão citados como exemplos.

Agora que ficou mais fácil, então em nossa lógica, é possível associar os seguintes estados de um circuito aos valores 0 e 1: 0 volt, falso, desligado, nível baixo (LO).

Nível alto (HI) de acordo com a tensão do circuito, verdadeiro, ligado.
