Recapitulando Medidas

Um multímetro incorpora várias funções, é muito comum usar o multímetro para medições de tensão, medidas de intensidade de corrente, medidas de resistência e teste de componentes em geral.

Já abordei como são feitas as medidas, mas nesse texto volto ao tema apenas para recordar como é que se faz.

Para medir tensão continua coloque a chave seletora de funções do multímetro na função de DCV, escolha a escala mais próxima e acima da tensão a ser medida, coloque a ponta de prova vermelha no ponto de maior tensão e a preta no ponto de menor tensão.

Para maiores detalhes use a busca para procurar como medir tensão contínua.

Para medir tensão alternada coloque a chave seletora de funções do multímetro na função de ACV, escolha a escala mais próxima e acima da tensão a ser medida, como nesse caso é a medida de tensão alternada não há polaridade para colocar as pontas.

A leitura é da mesma forma que na função DCV, um detalhe é que quando se fala na tensão mais próxima e acima, imagina-se que o técnico já tem uma ideia da tensão que espera encontrar.

Caso não saiba, recomenda-se que escolha a escala mais alta disponível no multímetro e vá baixando até ter uma leitura sem que o ponteiro chegue ao fim de escala, caso seja um multímetro analógico.

Caso seja um multímetro digital, faz pouca diferença ir baixando as escalas para obter maior precisão de leitura, mas a escala mais alta deve ser a escolha em função da proteção do multímetro, que pode ficar danificado caso a tensão medida seja alta e a escala escolhida seja muito baixa.

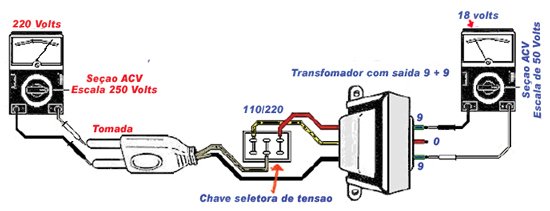

Segue na imagem abaixo a forma correta de medir tensão alternada numa tomada e na saída do transformador.
