Lâmpada de Testes

Um recurso que é muito utilizado por técnicos e também pelos curiosos é a lâmpada em série, na verdade, considero este recurso tão importante quanto a utilização de um multímetro, até acho que em nenhuma bancada de testes ou de reparação pode faltar a lâmpada em série.

É algo tão barato e tão simples que às vezes nem mesmo os chamados profissionais possuem uma dessas lâmpadas para executar testes simples de continuidade.

Sem contar com a parte relativa a segurança, sua principal aplicação é a de realizar testes de consumo em equipamentos ligados à rede de energia, detectando-se curtos ou circuitos abertos.

A análise é de forma visual, pois se houver um curto, a lâmpada simplesmente acende com brilho total, além de indicar que existe um curto no aparelho, ainda evita que danos maiores venham a ser causados no próprio aparelho e ainda evita danos à própria instalação elétrica.

Outra aplicação prática é descobrir os enrolamentos de transformadores, pois existem muitos transformadores que tem resistência na casa de 3 ou 4 ohms, isso é uma resistência tão baixa que o multímetro indica, mas fica a dúvida se pode ser colocado direto na tomada ou não, mas com a utilização da lâmpada em série, é fácil de identificar os enrolamentos, onde a lâmpada brilhar pela metade é o enrolamento correto, sem contar que dá para saber quais enrolamentos tem contato entre si.

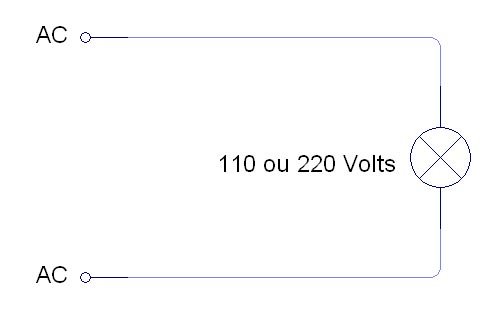

O circuito apresentado na figura abaixo é destinado ao teste de aparelhos até 150 Watts na rede 110 volts, ou 300 Watts na rede de 220 volts, essa especificação é para o uso de fusível de 1 ampère, a lâmpada a ser utilizada pode ter de 60 a 150 Watts, mas deve ser obrigatoriamente lâmpada incandescente.

O circuito mostrado é simples e não deverá trazer dificuldades para a montagem, apenas observar que se trata de um dispositivo que vai manusear altas tensões e eventualmente altas correntes, portanto, cuidados no manuseio.

ibytes_lampada_serie_esquem
