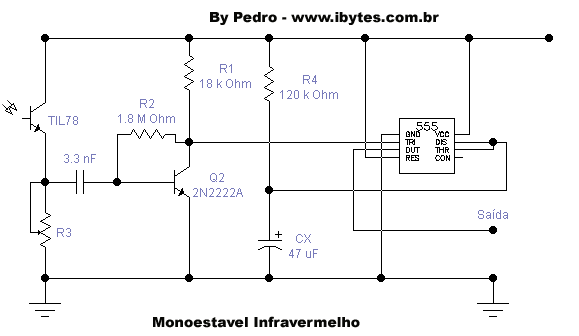

Mono Estável Infra

Um foco de infravermelho no fototransistor faz com que o circuito mono estável produza um pulso de saída cuja duração pode ser calculada através da fórmula 1,1 X R X C.

O capacitor CX pode ter valores entre 2 nano farad a 100 micro farad, a escolha é em função da necessidade do projeto a ser aplicado.

Para R3 é recomendado trim-pot de 1M5, ele é o responsável pelo ajuste de sensibilidade, depois de ajustado pode ser substituído por um resistor fixo.
