Cont. Fontes Chaveadas

Implementação de Uma ou Mais Malhas de Controle nas Fontes Chaveadas

A implementação de uma ou de mais malhas de controle nas fontes chaveadas tem por objetivo garantir a precisão no ajuste da variável de saída, bem como a rápida correção de eventuais desvios provenientes de transientes na alimentação ou mudanças na carga.

Embora o sistema a ser controlado seja obviamente não linear, o fato de a freqüência de chaveamento ser muito maior que a freqüência de corte dos filtros passa-baixas do sistema, torna razoável fazer o modelo do sistema considerando os valores médios das variáveis sujeitas ao chaveamento.

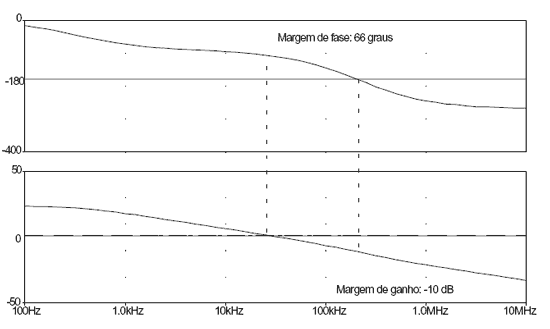

A ferramenta básica de projeto é em geral, o diagrama de Bode (figura abaixo), onde são usando os critérios de margem de fase e margem de ganho para estabelecer o compensador adequado.


O uso de realimentação negativa já produz uma defasagem de 180°, por isso o sistema não deve acrescentar defasagem de mais 180° nas frequências em que o ganho for maior que 1 (0 dB).

A maneira mais comum de desenvolver-se a análise é buscar uma expressão para a relação entre a tensão de saída e a tensão de controle.

Em termos do compensador a ser utilizado, existe uma infinidade de alternativas, das quais serão citadas algumas a título de ilustração.

A tensão de controle é aquela que determina o ciclo de trabalho da fonte, sendo fornecida pelo compensador, a partir do erro existente entre a referência e a tensão de saída.

O compensador deve ter como característica, além de assegurar a estabilidade do sistema, um ganho que se reduza com o aumento da freqüência, de modo que o chaveamento do circuito de potência não seja sentido na malha de controle.

Outra implementação interessante é de um ganho infinito para freqüência zero, o que garante um erro de regime nulo, é o mesmo que dizer que a tensão de saída é igual à referência.

Somando no conjunto, o aumento da banda passante é interessante uma vez que melhor a a resposta dinâmica do sistema, permitindo compensar com maior rapidez os transitórios.
