Estetoscópio Eletrônico

Circuitos simples podem parecer que não servem para nada, mas tal afirmação não é verdadeira, por mais simples que seja a montagem, ela sempre será instrutiva, independente do grau de conhecimento do interessado.

Nesse circuito simples e com componentes comuns que podem ser obtidos do material didático que muitos teimam em chamar de sucata, é mostrado um circuito de estetoscópio eletrônico.

Um estetoscópio eletrônico pode ser usado para ouvir as batidas do coração de pessoas ou de animais, o circuito é bem simples e os componentes são muito baratos, caso seja necessário comprar.

O sensor buzzer piezelétrico pode ser retirado de um cartão musical ou de um relógio de pulso fora de uso, desde que esse relógio tenha o buzzer piezelétrico, que geralmente está colado na tampa do relógio.

No cartão musical o buzzer piezelétrico age como transdutor, ou seja, ele emite o som, no circuito, proposto ele irá agir como o microfone captando os batimentos cardíacos, obviamente que poderia ser utilizado um microfone de eletreto, mas o som ambiente com certeza irá interferir.

Um buzzer piezelétrico não irá perceber o som ambiente e tem impedância de média para alta, casando perfeitamente com a entrada do amplificador captando só o som que realmente interessa.

Na saída, só é preciso conectar um conjunto de fones de ouvido de baixa impedância para ser capaz de ouvir os batimentos cardíacos.

O amplificador é formado por uma configuração darlington, fornecendo um nível sonoro fácil de ser percebido com fones de ouvido.

Os resistores são todos de 1/8 de watt, transistores NPN de uso geral podem ser experimentados sem problemas, o ajuste de sensibilidade é feito em VR1, no protótipo a alimentação foi testada de 3 a 9 volts e o circuito funcionou perfeitamente, apenas o nível do volume foi maior com 9 volts.

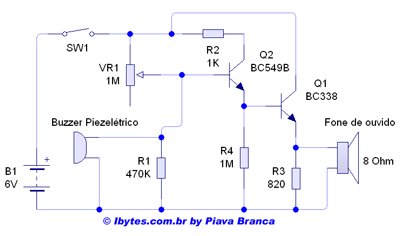

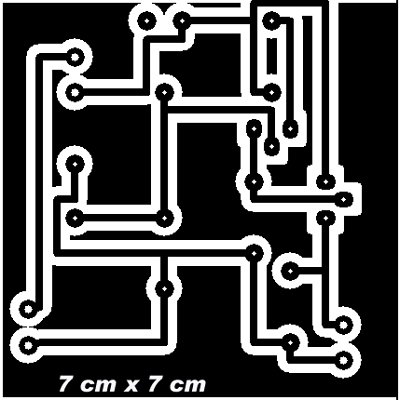

Abaixo seguem o esquema, o layout da placa de circuito impresso e o aspecto final da montagem.

ibytes_estetoscopio_esquema



ibytes_estetoscopio_layout

ibytes_estetoscopio_vista
