Combinar Fontes Áudio

Como fazer para usar duas fontes de áudio em apenas uma entrada de áudio, e sem que uma tenha influência sobre a outra?

Eu já havia me perguntado isso várias vezes, e quem gosta de som e tem vários players também já deve ter tido a mesma dúvida  portanto, já havia pensado nessa mesma pergunta.

No caso, me perguntavam o que era feito para ligar dois drives de CD-ROM na mesma entrada de uma placa de som, e depois de algumas experiências, o problema foi resolvido com um circuito integrado operacional de quatro entradas.

Dois amplificadores operacionais são usados para amplificar o sinal estéreo, de modo que os resultados das duas fontes são completamente diferentes uma da outra.

Nas saídas dos amplificadores operacionais, é possível combinar os sinais com facilidade, através de R12, R3, R9 e R6.
A atenuação do sinal devido aos resistores é compensada pela amplificação do amplificador operacional.

O circuito pode ser alimentado diretamente pela tensão fornecida pela fonte do computador, pois o consumo é de poucos miliamperes, na prática, é um consumo insignificante.

Os valores dos componentes devem ser observados com atenção, nada deve ser trocado de lugar, para quem é chato de verdade, pode usar no lugar de R3, R9, R6 e R12 trimpots para fazer o ajuste segundo seu gosto apurado, depois retirar os trimpot um a um e medir a resistência e colocar no lugar do trimpot um resistor fixo do valor medido, se bem que os valores sugeridos deram ótimos resultados.

Aqui foi sugerida a utilização de duas unidades CD-ROM no computador, mas nada impede que a criatividade seja colocada em prática e sejam usados dois MP3 ou similar.

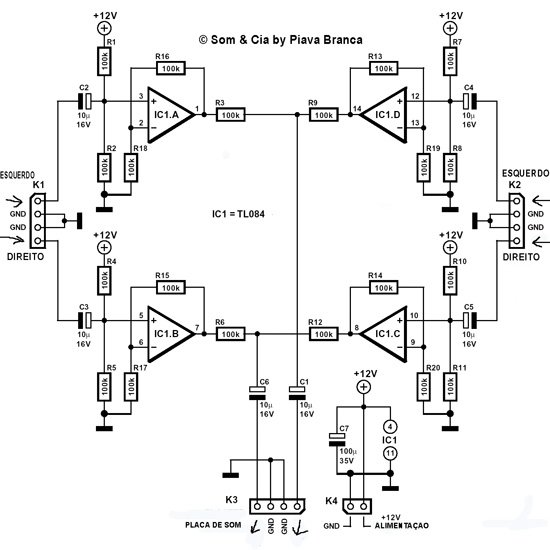

O diagrama esquemático do combinador de áudio é mostrado na figura abaixo.
