Excitador Para LEDs

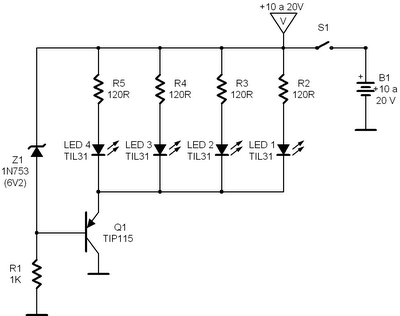

O transistor usado neste circuito é o TIP115 do tipo Darlington, mas equivalentes podem ser experimentados.

A corrente de cada diodo é de 25,8 mA, valor determinado por Vz como pelos resistores de 120 ohms.

Circuito sugerido pela Texas Instruments.
