Transmissor Codificado

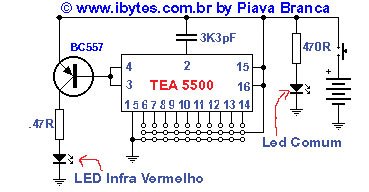

Na figura abaixo é mostrado um circuito de transmissor infravermelho, em outro projeto aqui mesmo no Ibytes é descrito o circuito que faz o par, assim você pode montar o transmissor e o receptor, e poderá usá-los para controlar cargas ou dispositivos a distância, ou seja, sem fio e com um elevado grau de segurança.

O transmissor é formado pelo circuito integrado TEA 5500 que é um codificador de 10 posições, que lê linhas de entrada e, dependendo do estado destas linhas, será dado o código.

Note que a combinação dos pinos 5, 6, 7, 8, 9, 10, 11, 12, 13 e 14 é que faz o código que é transmitido, no caso, o receptor só irá detectar o sinal do transmissor se as combinações dos pinos forem exatamente as mesmas, geralmente, as combinações são feitas com chaves DIP miniatura, mas nada impede que sejam soldados os pinos diretamente.


Depois de gerado o sinal codificado, um transistor é usado para amplificar, fazendo com que a emissão do sinal codificado passe a acionar o LED infravermelho que irradia o sinal sob forma de luz invisível a olho nu, ou seja, infravermelho

O circuito transmissor é alimentado por 6 volts que pode ser quatro pilhas AAA, note que os LEDs tem resistores limitadores, onde o desejo é de evitar desperdício da carga das pilhas e também a proteção dos LEDs, evitando que venham a se queimar.

Para transmitir, o LED IR deve ser posicionado de forma a emitir o sinal mais longe possível, e da mesma forma, o FOTO-DIODO ou foto transistor também deverá ficar livre de forma que “veja” o LED IR, é algo do tipo, “um tem que ver o outro”, mas não precisa fios, para quem desejar alcance acima de 4 metros, vai precisar usar um ou dois conjuntos de lentes.

O circuito não requer nenhum tipo de ajuste, se as ligações estiverem corretas, ligou funcionou.
