Detecta Quebra de Vidro

Este circuito é ideal para quem quer projetar seu próprio alarme e deseja adicionar uma característica adicional.

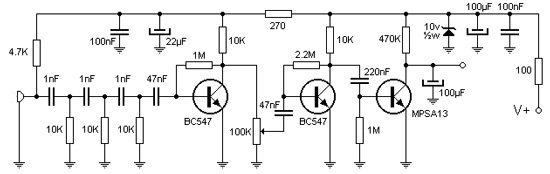

O circuito abaixo é composto de um microfone, um filtro de alta freqüência e um amplificador de dois estágios, dos quais os últimos trabalham no corte ou no limiar do funcionamento, o circuito é tão simples que sua análise requer um tempo bem curto.

O ruído de quebra de vidro (ou outro barulho) é detectado pelo microfone de eletreto, que por sua vez é acoplado a quatro capacitores que estão em série, também existem resistores com desvios para a terra, cuja finalidade é evitar acionamentos falsos que podem acontecer se existir instabilidade, nesse ponto o sinal ainda é muito fraco, mas quando o sinal chega na base do primeiro transistor é amplificado, que por sua vez libera o sinal para um potenciômetro que atua como um regulador de sensibilidade.

Então, outro transistor aumenta ainda mais o nível do sinal que finalmente é aplicado na base de um transistor darlington (MPSA13) que corta ou satura de acordo com o sinal presente na sua base.

O diodo zener impede que a tensão de entrada do circuito fique muito alta, o que tornaria o circuito instável, além disso, o circuito todo poderia queimar se a tensão fosse ligada com a polaridade invertida.

Enquanto que o resistor de 100 ohms e o diodo zener são responsáveis por regular a tensão em torno de 10 volts, os capacitores de filtro estabilizam a tensão obtida, no mais, é fácil de perceber que o circuito é de fácil montagem e pode ter várias aplicações, que dependem exclusivamente do montador e de suas idéias.

Maior atenção deve ser dada ao cabo do microfone, que obrigatoriamente deve ser um cabo blindado apropriado para áudio e seu comprimento não deverá ultrapassar um metro.
