Testador Transistores

Basicamente esse circuito é um amplificador, claro que pequenas adaptações podem transformá-lo numa ferramenta muito útil na bancada, é exatamente isso que vamos fazer.

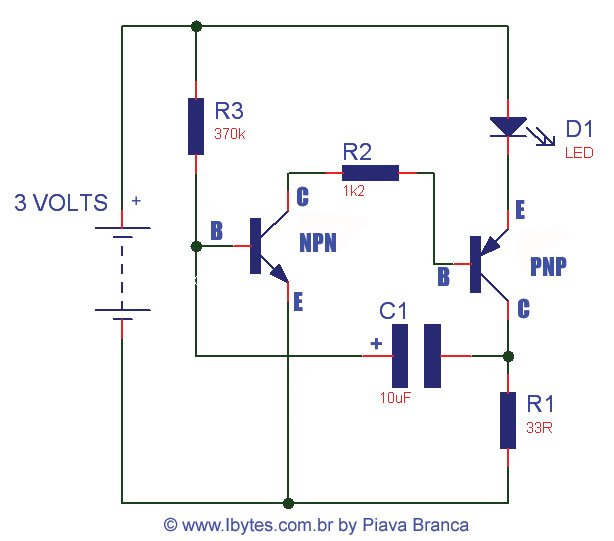

Nesse circuito a proposta é transformá-lo num circuito eletrônico para testar transistores tanto do tipo NPN quanto do tipo PNP. A minha sugestão é soldar os componentes em uma placa de 5 x 5 centímetros com ilhas, isso facilita na hora do teste.

Se o teste for executado com um transistor PNP, obviamente que é preciso ter certeza que o transistor NPN está bom, da mesma forma, se o teste for de um transistor NPN é preciso ter certeza que o transistor PNP está bom.

O teste é simples, basta deixar a alimentação ligada e encostar (ou soldar) os terminais Base, Emissor e Coletor do transistor da polaridade correspondente e visualizar no LED o resultado: O diodo emissor de luz irá piscar se o transistor em teste estiver bom, vai ficar aceso direto se o transistor em teste estiver em curto, e apagado se o transistor em teste estiver aberto.

Outros resultados podem ser obtidos e a leitura estará errada se os terminais Base, Emissor e Coletor não tiverem suas ligações elétricas feitas nos locais corretos, daí a importância em saber a polaridade e o nome de cada um dos terminais, existem manuais para cada tipo de componente, no caso de dúvida, procure por “datasheet e o código do componente”.

Para quem tem dificuldades, monte dois circuitos, um para testar transistores NPN e outro circuito para testar transistores PNP, assim sempre fica o transistor bom no circuito e o teste é feito com outro transistor que deseja que seja testado.

É imperativo saber quais os terminais Base, Emissor e Coletor, assim como a polaridade do transistor em teste, claro que quem tem um pouquinho mais de experiência já percebeu que além do teste de funcionamento dá para descobrir qual é a polaridade do transistor e até qual é cada um dos terminais.

Os componentes são todos comuns, os resistores são de 1/8 de watt, C1 pode variar entre 5 e 10µF e é importante observar a polaridade, o lado do positivo é ligado na base do primeiro transistor, R1 é de 33 ohms, e para quem gosta de ouvir um barulhinho pode colocar um alto falante em série com o resistor ou até mesmo retirar o resistor e deixar apenas o alto falante.

O alto falante só deve ser ligado se a bateria puder ser carregada com frequência, pois o alto falante consome mais energia, todos os testes foram feitos com uma bateria de 3,7 volts e viciada de um desses celular “xiling”, o consumo só acontece na hora do teste e consome só o equivalente ao acendimento do diodo emissor de luz.
