Fonte Ultra Simples

Atualmente existem diversos dispositivos que precisam de alimentação externa para funcionar, nem sempre vale a pena a comprar uma fonte e nem sempre existe uma fonte disponível para fazer um regulador e obter a tensão desejada.

Com poucos componentes e com um diodo zener da tensão desejada, é possível montar uma fonte sem transformador, talvez para funcionar por tempo indeterminado ou quem sabe para realizar testes de funcionamento.

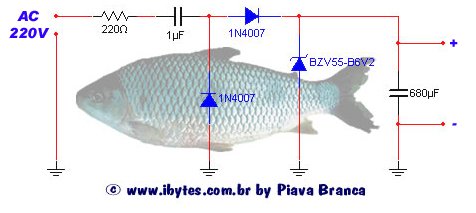

No circuito da figura abaixo a tensão de saída é de 6,2 volts, note que quem determina a tensão é o diodo zener, a corrente é determinada pelo capacitor de 1 uF e pelo resistor de 220 ohms, o circuito foi projetado para funcionar em redes de 220 volts, mas com a troca do resistor de 220 ohms por um de 120 ohms o circuito funcionará perfeitamente na rede de 110 volts.

Nesse circuito não há isolamento da rede de energia elétrica, portanto deve-se ter o cuidado para não levar choques que podem causar sustos ou algo bem pior, é um circuito que mesmo sendo simples, é para quem já está acostumado com circuitos do gênero.

A corrente fornecida é de 30 miliampéres, para 50 mliampéres aumente o capacitor de 1 uF para 1,8 uF.
O material utilizado pode ser retirado de sucata, obviamente que todos os componentes devem ser testados um a um, afinal, são apenas 6 componentes.

1 resistor 220 ohms x 1 watt (ou 120 ohms para rede de 120 volts).

1 capacitor de 1 uF x 350 volts (capacitor não polarizado).

1 capacitor eletrolítico 680 uF x 25 volts.

2 diodos 1N4007 (diodo retificador).

1 diodo zener de acordo com a tensão desejada.
