Substituindo o MAX 232

Dependendo do projeto, a ansiedade de fazer logo, às vezes a falta de componentes no mercado especializado faz os técnicos e hobbystas desistirem de vez do projeto, os mais insistentes procuram outras alternativas, e como se nota, nem sempre os problemas são de orçamento, mas MAX 232 não é fácil de encontrar no mercado e ainda por cima tem um valor bem salgadinho para o tamanho dele.

No meu caso, era a conexão com a internet via GPRS, não conseguia encontrar nenhum tipo de cabo que funcionasse, isso me deixava doido e eu não dinha ADSL, então fui pesquizando até encontrar alguma coisa que me deixasse mais tranquilo.

O MAX 232 é um circuito integrado conversor de nível, sua função é converter sinais TTL em RS232 e virse-versa, além disso, ele fornece uma ótima rejeição de ruído e é mais resistente à descargas e curtos.

Se você tem na idéia um projeto mais avançado, você deve utilizar um CI especializado para esta tarefa, certamente você sabe que as soluções especializadas são mais caras que as outras.

Tradicionalmente um circuito que utiliza um MAX 232 é como esse abaixo:

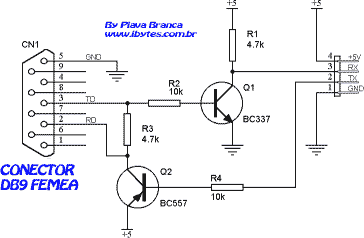

Abaixo temos um exemplo de um circuito com transistores para executar a tarefa de conversão:


Os transistores podem ser todos de uso geral, o circuito é muito simples e trabalha
sem problemas para aplicaçõs de transferência de dados e coisas parecidas.

É uma solução muito barata, pois são usados apenas um par de transistores e quatro resistores.

Os dois transistores executam um truque para ter a tensão negativa necessária por alguns PCs, pois quando o PC não transmite dados, seu pino TX está com uma tensão negativa.

A tensão negativa presente é então trazida através do resistor R3 ao pino 2 (de recepção)do PC.
