Reset Com LM 555

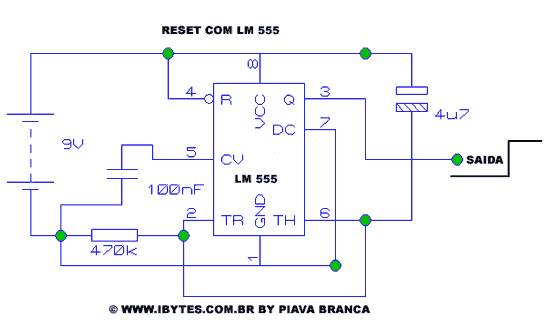

Ao estabelecer a alimentação do circuito da figura abaixo, a saída do LM 555 ficará em 0 volts por alguns instantes, resetando um circuito ligado a ela, e depois passará para tensão positiva no nível da alimentação, permitindo que o circuito controlado por este funcione perfeitamente.

O circuito funciona a partir dos 5 volts tendo seu limite máximo de tensão em 18 volts.

O tempo em que a saída ficará em zero volts é dado pelo capacitor de 4,7 uF e pelo resistor de 470K e pode ser calculado, com boa aproximação pela expressão: T= 0,7 x R x C
