  • Extensão Para SB Live

    Este é um projeto para expansão de placa Sound Blaster Live, a intenção utilizar como se fosse uma extensão dos conectores de áudio, e prevê conexão através de coaxial e conexão óptica.

    A maioria das placas Sound Blaster Live tem conexão para 40 pinos, e é para esse tipo de placa que serve este circuito.

    Esta é uma solução especificamente para a conexão de gravadores de MD que normalmente só têm entradas e saídas ópticas.

    Normalmente só existe a possibilidade de uma entrada óptica e uma saída, mas com K2 com o jumper você pode selecionar uma das quatro saídas e um JP1 das duas entradas.

    O software da placa suporta apenas a primeira entrada, as atribuições dos pinos da porta de expansão da placa de som são encontradas em um menu de ajuda do próprio software.

    Para a conexão de um gravador de MD com a extensão óptica você precisa de um cabo óptico, geralmente um cabo desses acompanha o MD quando é adquirido (toslink óptico), para conectar um gravador comum, do tipo portátil, ou um gravador profissional de mesa, um cabo toslink para miniplugue será o suficiente.

    A construção do projeto aqui mostrado é muito fácil, a alimentação é retirada da fonte do próprio computador, note que são cinco volts, esta tensão é retirada do pino quatro do conector macho (K3), de modo que o fio vermelho é ligado no conector do computador onde a placa está conectada.

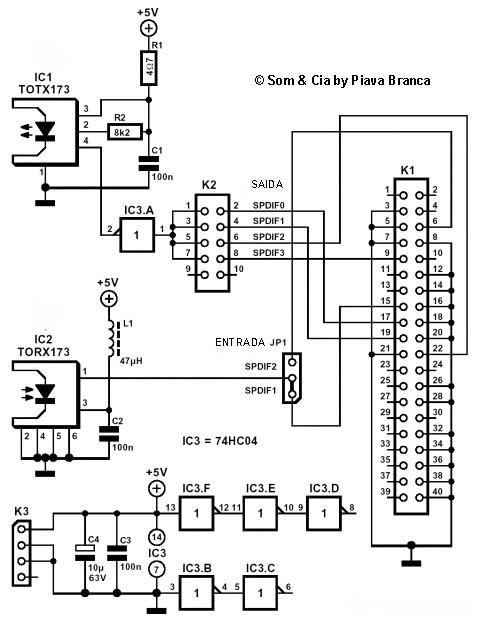

    Abaixo está o circuito, ou melhor, o esquema eletrônico.

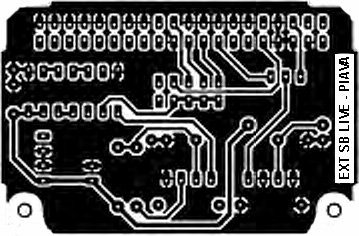

    A sugestão de placa de circuito impresso é mostrada a seguir.

    Resistores:

    R1 = 4,7 ohms.
    R2 = 8K2.
    Capacitores:
    C1, C2, C3 = 100nF cerâmico.
    C4 = 100 ?F/64 volts.
    Indutor:
    L1 = 47 ?H.

    Semicondutores:

    IC1 = TOTX173.
    IC2 = TORX173.
    IC3 = 74HC04.
    Mais material:
    JP1 = 3 pinos com jumper.
    K1 = Conector macho de 40 pinos.
    K2 = 2 x 5 pinos com jumper.
    K3 = Conector macho de 4 pinos.
