Limitador Nível de Áudio

Quando surgiu a mídia DVD aconteceu a migração gradual, mas não tão lenta, obviamente que quem podia desfrutar da nova tecnologia correu atrás e foi deixada de lado a boa, mas velha fita de vídeo.

A quantidade de filmes disponíveis em DVD cresceu numa velocidade espantosa, e atualmente os leitores de DVD já estão disponíveis nas casas da grande maioria das pessoas.

Os filmes novos estão surgindo quase sempre com sofisticados efeitos especiais que podem ser gravados na mídia de DVD com uma dinâmica enorme de áudio.

Devido ao volume muito alto, e que na maioria das vezes chega a perturbar o ambiente, especialmente quando o apetite por filmes de ação parece não satisfazer nunca, esse tipo de filme em especial, tem trechos onde o volume do áudio é menor, mas nas partes de ação, o volume é naturalmente aumentado, ou seja, já vem gravado assim no DVD.

Em boa parte das vezes, os vizinhos também são afetados de alguma forma com o alto volume, e com certeza, temos que concordar que nosso direito termina quando começa o direito do vizinho, e quando uma das partes não respeita o direito do outro, podem surgir problemas.

Problemas com os vizinhos devido ao volume do som podem ser evitados se for colocado um limitador de pico dinâmico no controle de volume, assim o controle é pré-ajustado para um nível tolerável.

O limitador dinâmico pode alternar facilmente nível de áudio que sai do leitor de DVD e que chega na aparelhagem de som, mas, também é importante que uma possível distorção seja evitada para não deformar a excelente qualidade de som do DVD.
O circuito aqui apresentado é um limitador de áudio que limita os valores de pico do sinal de áudio com quase nenhum tempo de atraso, e em seguida, regula o sinal para o nível pré-estabelecido.

Então, o nível do som é ajustado para um nível que seja confortável para o ambiente e que não perturbe a vizinhança, obviamente que esse ajuste é feito na parte do filme onde não tem ação, e quando o filme estiver sendo executado e na parte onde existe muita ação, o volume do sinal entra no limitador de áudio e é automaticamente regulado para que não ultrapasse os níveis pré-ajustados.

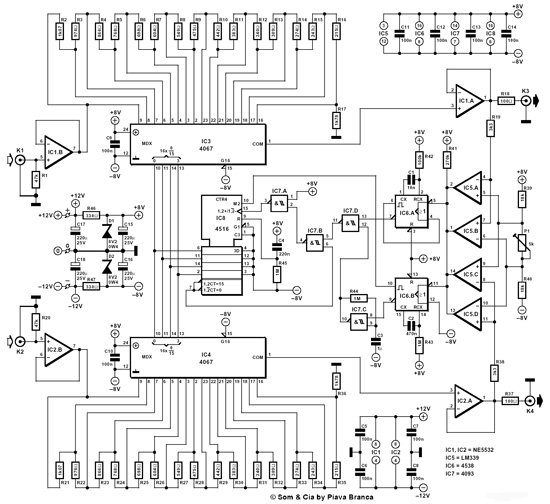

Para cada canal tem um divisor de tensão e um multiplexador e desmultiplexador analógico (CI3 (4067), CI4 (4067)), os divisores de tensão são conectadas ao bufer de fases (CI1 B, CI2 B), e as saídas são colocados na mesma forma (CI1 A, CI2 B).

O nível de controle do limitador de áudio é de 15 dB em escala de 1 dB, isto é feito em regime contínuo, vale lembrar que em operação normal o limitador tem um ganho total igual a 1.

Os sinais de ambos os canais são controlados pelo comparadores de janela, assim, os picos de tensões são medidos e comparados com a tensão de referência, essa função é feita por R39, P1, e R40, que fazem parte do divisor de tensão de referência, e que pode ser ajustada em P1.

Para um sinal de tensão máxima de dois Vrms, significa um limite próximo de 9 dB, a seção de controle do circuito foi limitada no projeto em 15 dB, assim, a dinâmica de áudio não diminuí o áudio totalmente, na prática, a configuração funciona sem causar qualquer mudança durante os diálogos dos atores em filmes onde o limite da tensão do áudio não alcança o limite de cortes, mas com som um pouco mais alto começa a atuação do circuito.

Os sinais de saída de controle são retirados dos comparadores de janela, e os contadores binários fazem a contagem tanto para cima quanto para baixo (CI8), assim que o multivibrador monoestável receber o sinal de saída do comparador, será disparado, pois a faixa de corte é ligeiramente mais acentuada do que a faixa central.

A cada pulso de disparo, um novo pulso é enviado para o controle, este pulso é de 1 ms de largura, isso garante que o corte em altas freqüências de áudio não seja muito acentuado em um espaço de tempo curto, mas com um pequeno atraso (tempo de ataque) o circuito de controle é levado ao seu mais alto nível, acionando o circuito de corte.

Na faixa de frequências abaixo de 1 kHz passam 15 partes do sinal de áudio controlado antes que o limite máximo seja alcançado, com um sinal senoidal puro, e com frequências de 20 Hz, o atraso é de de 0,75 segundo, como os sinais de áudio são muito mais complexos, o limite máximo é atingido mais rápido.

No início da limitação do multiplexador deve ser controlado para que eles sejam interligados com cada um contando um pulso menor do divisor de tensão para o buffer de saída.

As medições mostraram claramente que o sinal de áudio na entrada do limitador é afetado, e o sinal de saída passa a ser uma fração do sinal de entrada.

Se a amplitude do sinal de entrada aumentar, o sinal de saída é comparado ao sinal de entrada, e imediatamente o sinal de saída é atenuado em 1 dB, para em seguida voltar ao nível do sinal de entrada.

Este processo é repetido com um novo aumento na amplitude do sinal de entrada de um total de 15 vezes por segundo.
Depois de alcançar a desaceleração máxima, o sinal de saída é proporcional ao sinal de entrada, mas atenuada por 15 dB.

Resistores:
R1, R20 = R2 k 47
R21 = 1k ohms
R3, R22 = 970 ohms
R4, R23 = 860 ohms
R5, R24 = 760 ohms
R6, R25 = 720 ohms
R7, R26 = 620 ohms
R8, R27 = 570 ohms
R9, R28 = 470 ohms
R10, R29 = 470 ohms
R11, R30 = 370 ohms
R12, R31 = 340 ohms
R13, R32 = 320 ohms
R14, R33 = 270 ohms
R15, R34 = 240 ohms
R16, R35 = 220 ohms
R17, R36 = 1,7k ohms
R18, R37 = 100 ohms
R19, R38 = 3,3 k ohms
R39, R40 = 18 K ohms
R42 = R41 = 270k 100k ohms
R43 a R45 = 1 M ohms
R46, R47 = 330 ohms
P1 = potenciômetro 5k6 ohms

Capacitores:
C1 = 10 ?F.
C2 = 470 ?F.
C3 = 1 ?F.
C4 = 220 ?F.
C5 a C14 = 100nF disco cerâmico.
C15 a C18 = 220 V ?F/25 volts.

Semicondutores:
D1 = Zener 8,2 volts.
IC2 = NE5532.
IC3, IC4 = 4067.
IC5 = LM339.
IC6 = 4538.
IC7 = 4093.
IC8 = 4516.
Mais:
4 conectores RCA e placa de circuito impresso.
