  • Dobrador Frequência

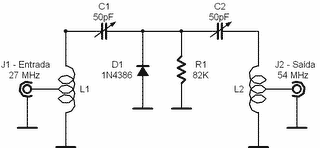

    No circuito abaixo, L1 é formada por 7 espiras de fio 14 AWG em fôrma de 1 polegada de diâmetro (2.4 cm), com espaçamento entre as espiras de modo que seu comprimento total fique em 1 polegada (2.4 cm).

    L2 é formada de 5 espiras de fio 14 AWG em fôrma de 1 polegada de diâmetro com espaçamento de modo a ter um comprimento de aproximadamente 3 cm.

    A tomada de L1 é feita em 2,5 espiras a partir do lado de terra, e em L2 na segunda espira a partir do lado de terra.

    Não existe alimentação externa, pois a alimentação é retirada do próprio sinal.
