Aplicações Com IR

O uso de um detector de infra-vermelho pode ser o mais variado, a imaginação de cada pessoa é que vai determinar a utilidade deste circuito.

Uma das aplicações pode ser colocar na porta para monitorar a entrada ou a saída de pessoas, ou até mesmo monitorar a entrada de animais não muito pequenos dentro de casa.

Outra aplicação pode ser colocar numa garagem, com os sensores fixos nas paredes laterais, e assim quando a traseira do carro cortar o feixe infravermelho é hora de pisar no freio, claro que serão necessárias pequenas adaptações, mas isso fica a critério de cada um.

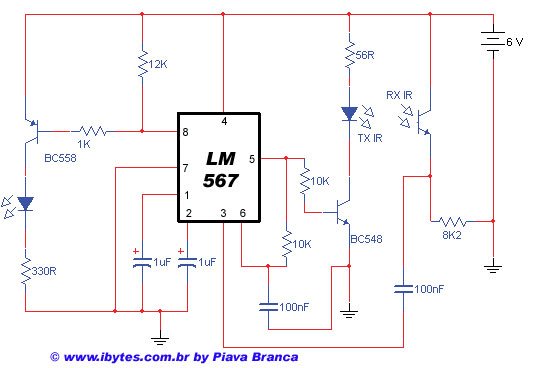

A operação do circuito é baseada na emissão de luz infravermelha (emitida por um led IR) que são devolvidos e são detectados pelo receptor infravermelho, no caso deste circuito, qualquer foto-transistor serve, nos testes foi utilizado um TIL78, e para saber se existe algum sinal sendo captado, um LED comum fica acesso, no caso de corte ele apaga.

O circuito integrado que é o coração do circuito, é um LM567, que é gerador e decodificador de tons, e que satisfaz bem as necessidades deste projeto.

Para aumentar o alcance da área protegida, o LED emissor deve ficar alojado em unidade que tenha uma lente (tipo lanterna), fazendo com que o feixe luminoso seja de maior alcance, LEDs sem refletores emitem sinais que podem ser detectados até 2 metros, com o uso de lentes, o alcance pode passar dos 5 metros, claro que depende também da posição em que fica o foto-trasistor.

A alimentação deste circuito pode ser qualquer tensão entre 5 e 9 volts, os testes foram feitos com 6 volts, e não existem ajustes, ligou funcionou.
