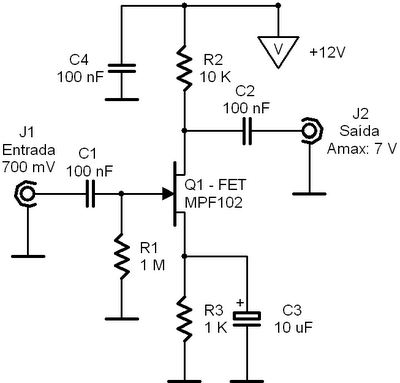

Pré Amplificador (FET)

Um sinal de entrada de 700 mV produz um sinal de amplitude máxima até 7 V neste pré amplificador.

A impedância de entrada é de 1 M e tem o ganho de tensão 10.

A resposta de freqüência se estende de 100 Hz a 30 KHz.

Outros FETs de canal P comuns podem ser usados com a inversão da polaridade da fonte de alimentação e do capacitor eletrolítico.
