Fonte Com CI LM 723

Todos os amantes da eletrônica, PX e VHF sempre procuram boas fontes, e comprar pode até sair mais barato, mas o prazer em fazer não tem preço.

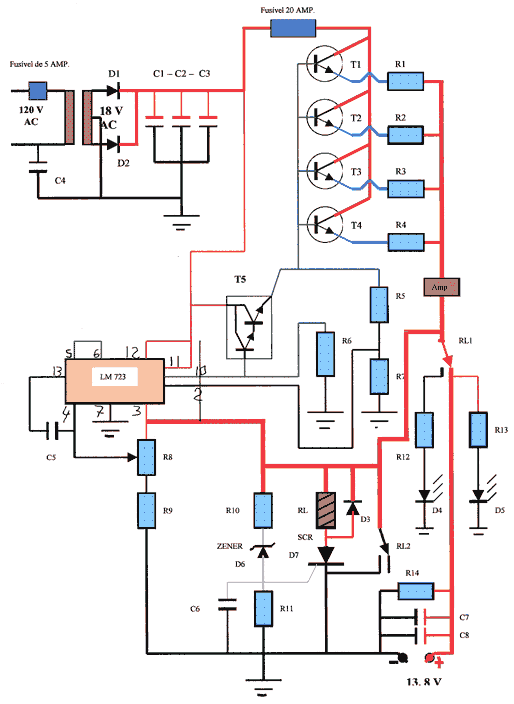

Abaixo segue a lista de material e o esquema para uma fonte estabilizada utilizando como componente chave o conhecido e já pré-histórico LM 723.

Lista de Componentes

R1 – Resístor de 0.22 x 10 watts
R2 – Resístor de 0.22 x 10 watts
R3 – Resístor de 0.22 x 10 watts
R4 – Resístor de 0.22 x 10 watts
R5 – 330 ohms (Valor sugerido para para corte em 25 A, desde que o transformador forneça tal quantidade de corrente)
R6 – 15 K x 1/4 de watt
R7 – 2K2 x 1/4 de watt
R8 – Trimpot de 10 K
R9 – 3K3 x 1/4 de watt
R10 – 100 ohms x 1/4 de watt
R11 – 330 ohms x 1/4 de watt
R12 – 1K2 x 1/4 de watt
R13 – 1k2 x 1/4 de watt
R14 – 1 k x 2 watts
D1 – Diodo para 30 Amperes x 100 Volts
D1 – Diodo para 30 Amperes x 100 Volts
D3 – 1N4007 (Diodo de silício para uso geral)
D4 – Led Vermelho
D5 – Led Amarelo
D6 – Diodo Zener para 15 Volts x 1 Amperes
D7 – SCR para 2 Amperes (O Relê poderá ser dispensado, para isso, substituir o SCR de 2 amperes por outro de 20 amperes, com o ânodo ligado no positivo da fonte, pois ao conduzir, coloca a saída em curto, queimando o fusível de 20 amperes).
CI – LM 723 com encapsulamento de plástico
T5 – TIP 122
C1 – Capacitor electrolítico de 7000 Micro Farad x 60 Volts
C2 – Capacitor electrolítico de 7000 Micro Farad x 60 Volts
C3 – Capacitor electrolítico de 7000 Micro Farad x 60 Volts
C4 – 100 Pico Farad Disco Cerâmico
C5 – 0.01 Micro Farad x 400 Volts
C6 – 100 Micro Farad x 40 Volts
C7 – 1000 Micro Farad x 40 Volts
C8 – 0.01 Micro Farad x 400 Volts
F1 – Fusível para 5 Amperes
F2 – Fusível de 20 Amperes

Amperímetro – Amperímetro 0 – 30 Amperes (Opcional)
Transformador com Primário para 110/220 volts (ou conforme sua rede elétrica), secundário para 18 Volts x 30 Amperes
RL – Relê 12 Volts 2 pólos x 2 posições
T1 – Transistor de potência 2N3055
T2 – Transistor de potência 2N3055
T3 – Transistor de potência 2N3055
T4 – Transistor de potência 2N3055

Obs.: Os transístores devem estar dotados de um bom dissipador de calor.

Os resístores ligados ao emissor deverão ter um valor de 0.22 Ohms por 10 Watts para cada transístor.

Na dificuldade em encontrar tal valor, podem ser usados dois resistores de 0.33 Ohms x 5 Watts ligados em paralelo
T5 – Transistor Darlington 2N3771 (Também deve usar um bom dissipador de calor)



Obs.: O esquema acima foi retirado da internet, por não lembrar de onde não não dou os devidos créditos.
