Protetor Alto-Falantes

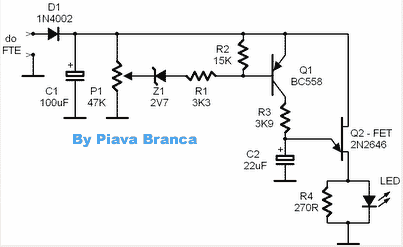

O circuito abaixo pode ser usado para acusar sobrecargas em sistemas de alto-falantes, o ponto onde é o máximo é quando o quando o LED começar a piscar.

O ajuste do ponto de operação, em função da potência, é feito em P1.

O circuito de ve ser ligado em paralelo com o alto-falante ou sistema de alto-falantes a serem protegidos.


O circuuito proposto é com indicação visual e pré ajustada.
