Módulo: Ligar/Desligar



Não tem uma coisa mais chata do que você chegar, virar a chave de ignição e o motor não pegar.

Daí a gente sai correndo pedindo ajuda para qualquer desconhecido, mas isso pode ser evitado de uma forma simples e prática com um pequeno aparelho que liga e desliga o módulo sincronizado com a chave de ignição.

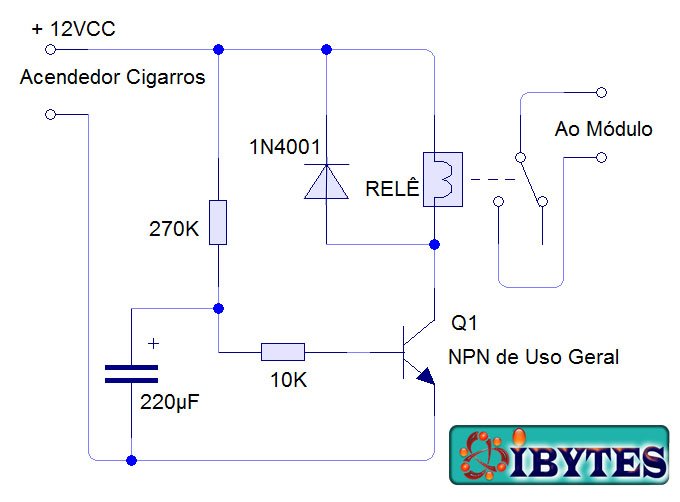

O esquema que apresento abaixo tem a função de ligar e desligar o módulo de som de acordo com a chave de ignição, com um retardo de 8 a 10 segundos depois de virar a chave.

Depois de ligado o módulo liga e permanece ligado até que a chave de ignição seja desligada.

Além de gerar economia de bateria a partir do instante em que a chave é desligada, também protege os componentes do módulo das variações de tensão da bateria no exato instante em que o motor de arranque é acionado.

O circuito é extremamente simples, o componente base é um relé de 12 volts que age como uma chave liga desliga, um relê de um contato simples, do tipo NA serve, pode ser usado qualquer micro relê, já que a corrente que circula pelo circuito é apenas a de polarização do módulo.

O capacitor de 220 micro farads  determina o tempo de retardo em que o módulo vai ser acionado juntamente com resistor de 270k.

Alterando esse capacitor para valor maior o tempo de retardo será maior, o resistor de 10K polariza a base do transistor NPN, o diodo 1N4001 é colocado em paralelo com a bobina do relé e serve para proteger o transistor contra surtos de tensão.

No mais, não tem segredo, o circuito é ligado no acendedor de cigarros que deve ser do tipo que só está ligado quando a chave de ignição está acionada.

Não tem segredo nenhum analise o esquema faça montagem e faça bom proveito, aproveite e veja como fica com tudo pronto no vídeo no final do texto.
