Soldador de 2 Potências

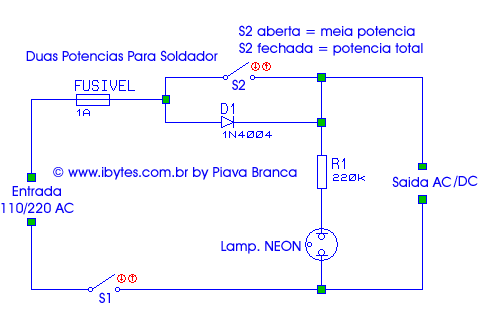

Com o a chave aberta (S2), a carga recebe só metade da potência normal, note que se a carga for uma lâmpada de 60W ela funcionará com a metade do brilho, ou seja, com 30W.

Se for um ferro de soldar ele aquecerá menos, mas com o interruptor S2 fechado, temos a potência máxima na carga.

A corrente máxima recomendada para ferros de soldar neste circuito é de 1 A, o que significa 100W na rede de 110V, e 200W na rede de 220V.

Com a troca do diodo por outro de maior potência, o circuito pode ser utilizado para outras finalidades, como sempre tem gente querendo inventar, um aviso: este circuito não funciona para motores indutivos, as bobinas do motor esquentarão e podem até queimar o motor, pois nesse circuito se aproveita apenas meia onda, isto significa que na saída existe tensão contínua não filtrada.
