32 Portas Com PIC16F84

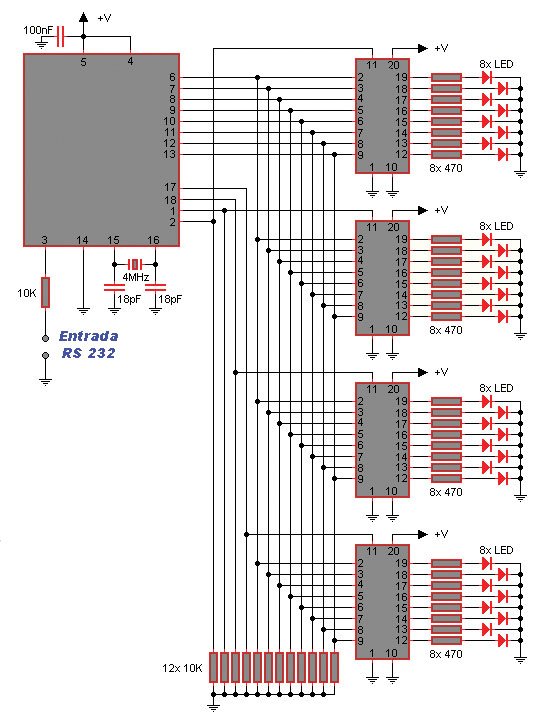

Com a utilização do circuito da figura abaixo é possível controlar até 32 cargas a partir de apenas uma entrada RS232, como componente principal é usado um PIC16F84, o controle pode ser feito a partir de um computador que tenha uma saída RS232 livre.

Mesmo que o circuito pareça complicado, na verdade não é, note que os dados que saem do PIC16F84 vão para cada um dos 4 circuitos integrados 74LS573, e cada um deles tem 8 saídas.

Demais detalhes são desnecessários, uma vez que esse é um circuito para quem já está acostumado a manusear PIC.
