Fonte Estabilizada 78XX

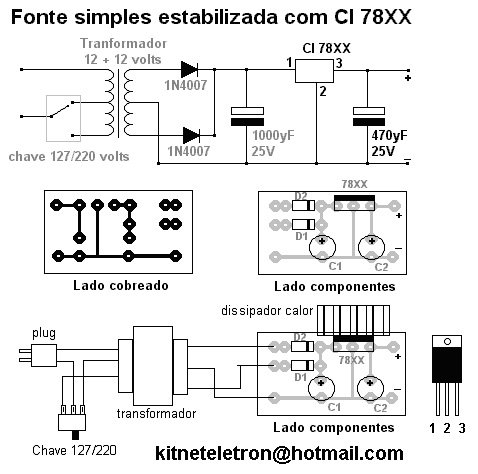

Uma fonte bem simples, estabilizada e que usa poucos componentes e que tem proteção contra curtos na saída, suporta ate 1 A de corrente e é indicada para projetos que precisem de uma fonte estabilizada, ideal para câmeras de CFTV, rádios, mp3, etc…

Utilizando um transformador com primário de acordo com a rede local, e secundário de acordo com a tensão desejada, neste caso iremos usar um transformador de entrada primaria de 127/220v que será selecionada por uma chave HH para determinar a tensão de entrada.

No secundário teremos uma saída 12 + 12 volts com 1A de corrente.

Usaremos dois diodos retificadores (1N4007) e um capacitor eletrolítico de 1000uF por 25 volts para a filtragem e 470uF por 25 volts para estabilizar e um circuito integrado L7812 com dissipador calor.

Observar que os diodos, o capacitor e o circuito integrado têm polarização, isto é, tem lado certo para serem colocados e não podem ser invertidos, evitando assim que sejam danificados.

Acompanha o desenho da placa de cobre, mas pode ser montado em uma barra de conector tipo “sindall” sem problemas.
Para outras tensões de saída substituir o circuito integrado pela tensão desejada, por exemplo, se desejar uma saída estável de 6 volts deve ser usado o CI L7806, para 9 volts o CI L7809.

Não esqueça de colocar fusível de proteção na entrada e na saída da fonte, a fim de evitar possíveis curtos, que venha a danificar o bom funcionamento da mesma.

Respeite a polaridade dos componentes e principalmente do aparelho que será alimentado por ela, destacando o positivo com fio vermelho e o negativo com fio preto.


Componentes:

Transformador primário 127/220 v com secundário 12 + 12 1A
Chave HH para seleção tensão
2 diodos 1N4007
1 capacitor 1000uF por 25 volts
1 capacitor 470uF por 25 volts
1 circuito integrado L 7812 para saída 12 volts
1 dissipador calor para o circuito integrado
placa circuito impresso, rabicho força, bornes, caixa para acabamento
Colaboração de Dalcio Momesso
contato: kitneteletron(aroba)hotmail.com
