Alimentação Reserva

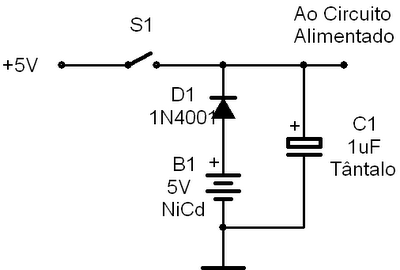

Com esta configuração temos o impedimento de programas ou situações de um circuito CMOS que podem apagar quando a fonte é desligada.

Esta configuração foi uma necessidade dos tempos do CP 200 (você conheceu?), enquanto existia a dificuldade de gravação, mesmo depois de ser possível a gravação, continuei utilizando o circuito.

Quando guardar o aparelho, desligue S1 e a bateria de 5 V se encarregará de manter a alimentação do circuito, note que é necessário que a bateria esteja carregada.

C1 deve ser tântalo e a bateria de 5 V recarregável de NiCd, obviamente que podem ser feitas adaptações em função da necessidade de cada interessado.
