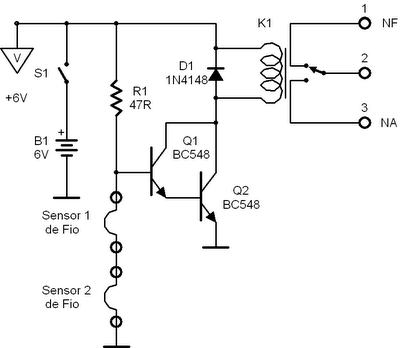

Alarme Simples (relê)

Com a interrupção de qualquer dos fios que formam os sensores, o relé tem seus contatos fechados disparando um alarme.

O relé pode ser de 6 V (MC2RC1) ou de 12 V (MC2RC2), escolhido conforme a alimentação.

O consumo de energia é muito baixo na condição de espera.

D1 pode ser um 1N4148 ou 1N914.
