DVR Automático

Nos dias atuais ter um DVR não é mais um luxo e chega a ser uma necessidade, pois a quantidade de maus usuários das vias públicas é muito grande, alguns por desconhecimento e falta de educação e outros mal intencionados mesmo.

E depois que alguma coisa acontece é só bate boca e procurar pessoas para servir de testemunha, além de ser constrangedor causa dependência, mas se tiver um vídeo gravado aí a coisa muda, é só mostrar o vídeo para as autoridades ou seguradoras que o culpado vai pagar pelo erro, seja ele condutor ou pedestre, é a moda russa de se proteger.

Depois de gravar meus trajetos em Micro SD por muito tempo, comecei a testar DVRs baseados em sistema operacional, pois pretendia armazenar as gravações em nuvem, então testei vários, até encontrar o CamOnRoad.

CamOnRoad é um DVR para carros, tem a capacidade de transmitir vídeo na nuvem, ou seja, o sistema grava e manda o vídeo para a conta do usuário na internet, claro que é preciso levar em conta o plano de dados ou configurar para que a transferência só aconteça quando estiver conectado ao Wifi.

Depois de testar o aplicativo concluí que não é mais preciso comprar um DVR para melhorar a segurança ao dirigir, pois gosto de dirigir reduzindo os riscos da má conduta de outros usuários, e até da prepotência de muitos agentes de trânsito.

O aplicativo CamOnRoad é um gravador que permite guardar os vídeos gravados na memória interna do smartphone, ou para maior segurança, em armazenamento remoto, nesse caso, as evidências serão mantidas mesmo se o telefone for roubado ou quebrado.

E se precisar usar o mapa para chegar a algum local, é só digitar o endereço e o navegador GPS indicará o caminho.

Ainda tem outras funções interessantes das quais eu gosto, uma elas é a função que só começa a gravar quando a velocidade estiver em 10 KM/h e se a fonte estiver conectada e recarregando a bateria do celular.

Até aí tudo perfeito, o problema é o consumo da bateria do celular, pois com o wifi ligado, o GPS ligado, a tela mostrando o que está sendo gravado, o gravador usando o cartão SD para gravar o que está sendo capturado e mais o sistema operacional do celular consumindo a carga da bateria, a carga da bateria não dura muito.

Então criei um carregador veicular para usar o carregador original e assim pelo menos manter a carga necessária, deu certo, mas ficou um lapso, pois durante as paradas a bateria continua descarregando, então encontrei uma forma de carregar a mesmo com o motor desligado, é a adaptação incluída no esquema mostrado abaixo.

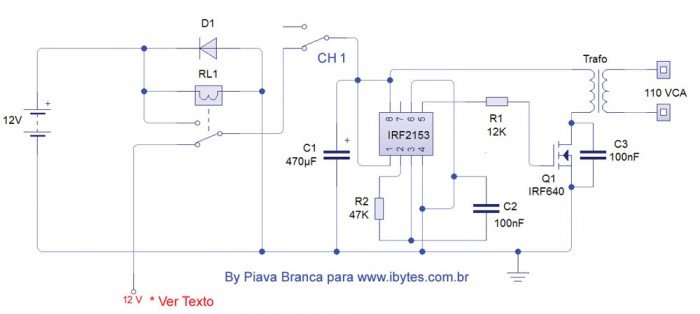

Carregador__2153_full_esq

O sistema precisa “entender” que a fonte de alimentação foi conectada para começar a gravar e isso só acontece através do chaveamento do relé, pois ao girar a chave de ignição o relê é energizado e o oscilador começa a funcionar, e quando o motor é desligado o relê não tem mais a bobina energizada e desliga a alimentação do oscilador.

Como o relê é de 12 volts com um polo e duas posições, podemos inverter o local de onde vem os 12 volts, basta pegar os 12 volts de um local onde a chave de ignição não interfira, por exemplo, na caixa de fusíveis ou direto da bateria.

A alimentação principal do circuito oscilador vem do conector do acendedor de cigarros ou de outro local que fique ligado só quando a chave de ignição estiver na posição de dar partida no motor ou com o motor funcionando.

A alimentação do circuito oscilador quando a chave estiver na posição desligado ou a chave fora dos contatos de ignição vem de um ponto sempre ativo dos 12 volts da bateria, ou seja, direto da bateria.

Quando a chave de ignição é colocada na posição de espera ou o motor de arranque é acionado, o sistema entende que a alimentação foi ligada durante o chaveamento do relê, e desliga a alimentação que vem direto da bateria e liga a alimentação que vem do acendedor de cigarros, depois disso o sistema espera que a velocidade alcance 10KM por hora para então começar a gravar os vídeos.

D1 é um diodo retificador comum, tipo 1N4001 ou equivalente, RL1 é um relê de 12 volts com um contato reversível, CH1 serve para desligar o oscilador quando termina o expediente.

Detalhes da montagem do circuito oscilador podem ser obtidos CLICANDO AQUI.

Façam bom proveito.
