  • Funções Lógicas

    A interpretação dos circuitos nos leva de volta a uma lógica de programação, pois a saída será nível 1 se A for nível 1, se B for nível 1 e se C for nível 1, mas será nível 0 na saída.

    As funções lógicas também são chamadas de portas ou gates porque são circuitos que podem controlar ou deixar passar os sinais sob determinadas condições.

    A função lógica E também é conhecida pelo seu nome em inglês AND e pode ser definida como aquela em que a saída será nível 1 se todas as variáveis de entrada forem nível 1.

    É interessante lembrar que as funções lógicas E podem ter duas, três, quatro, cinco ou quantas entradas desejarmos, e é representada pelos símbolos mostrados na figura abaixo.

    Com base nessa afirmação basta verificar a tabela verdade de cada porta, no exemplo da imagem acima temos duas portas, uma delas com 3 entradas e a outra com duas entradas.

    Observe no final do texto a tabela verdade e verá que são necessárias três combinações iguais na entrada quando forem portas de três entradas.

    Com uma porta dessas é possível, por exemplo, através dos comandos de um controle remoto fazer a porta da garagem abrir se for dia e se não estiver chovendo.

    Nesse a saída só fica em nível 1 se aceitar o comando do controle remoto através da porta C, em estado de espera C=0.
    Em linguagem humana seria assim: se não estiver chovendo a porta A=1, a porta B=1 se for dia, e a porta C recebe o nível 1 através do comando do controle remoto e faz com que a saída fique em nível 1.

    Mas se não for dia (A=0) ou estiver chovendo (B=0) o comando enviado pelo controle remoto não transforma a saída em nível 1.

    Observe na figura acima a tabela verdade, a tabela mostra que somente se A for igual a 0, se B também for igual a 0 e C também for igual a 0 a saída será 0 (nível 0).

    Qualquer combinação que não seja nível 1 em todas as três entradas terá como resultado nível 0 na saída.
    Só haverá nível 1 na saída se A B e C estiverem em nível 1.

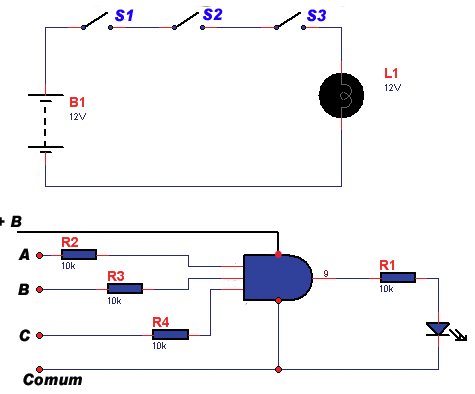

    Observe a figura abaixo, mais acima temos o circuito elétrico com 3 chaves e uma lâmpada, que só acende se as 3 chaves estiverem fechadas (ligadas).

    Na mesma figura também é mostrado o circuito eletrônico equivalente, e que o LED só acenderá se as 3 entradas estiverem com nível lógico 1.
