Amplificador de Vídeo (tr)

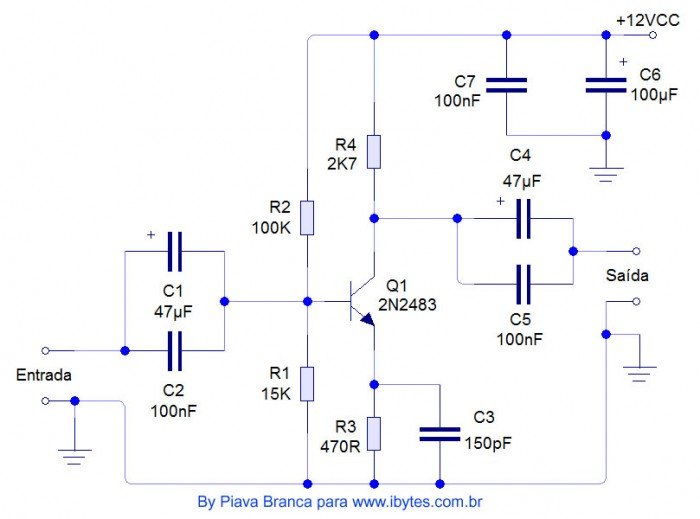

O circuito apresentado nesse link trata-se de um amplificador de vídeo de um estágio,  tem tem ganho aproximado de 6, em comparativo com decibéis são aproximadamente 15 decibéis de ganho.

A frequência máxima de operação é de mais ou menos 4 mega-hertz, mas com a troca do transistor por outros mais rápidos irá aumentar a frequência máxima de trabalho.

Para melhorar a compensação de frequência, um capacitor deve ser colocado em paralelo com R3 (470R), no circuito, C3 é quem executa essa função.

O valor pode ser de 100 a 220 pF, tipicamente são usados capacitores de 150 pF.

Para frequências maiores do que 4 mega-hertz 100 pF é o valor recomendado.

Devem ser observadas a polaridade, a blindagem, e as ligações devem ser o mais curtas que for possível.

A alimentação típica é de 12 volts, mas funciona perfeitamente com tensões de 9 a 15 volts.

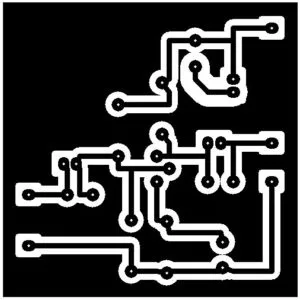

ibytes_amplif_videoSegue sugestão de layout para confecção de placa de circuito impresso, as medidas são 6 cm x 6 cm.

ibytes_pl_amp_video
