O Zener Real e o Ideal

A principal aplicação do diodo zener é manter a tensão nos seus terminais sempre constante, para acessar textos mais abrangentes sobre o diodo zener utilize o sistema de busca interno, e você verá que os diodos zener são amplamente utilizados na regulagem de tensãoa.

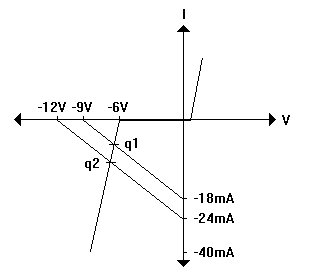

Nesse texto a abordagem será o diodo zener real e o diodo zener ideal, obviamente que em 100% não será possível, então faremos por aproximação, observe a figura abaixo:


Na primeira aproximação podemos considerar a região de ruptura como uma linha vertical.

Isto quer dizer que a tensão de saída será sempre a mesma, mesmo que ocorra uma grande variação de corrente, o que equivale ignorar a resistência zener.

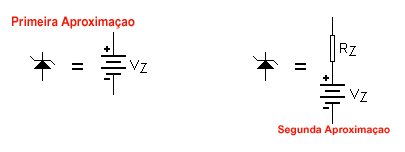

Isto significa que em um circuito o diodo zener pode ser substituído por uma fonte de tensão com resistência interna nula.
Mas na segunda aproximação isto não ocorre, pois deve ser levada em consideração a resistência zener, isto quer dizer que na região de ruptura a linha é ligeiramente inclinada, ou seja, ao variar a corrente, e também haverá uma variação da tensão de saída, embora muito pequena.

Na segunda aproximação deve ser levada em consideração a resistência zener (RZ) em série com uma bateria ideal, isto significa que quanto maior for a corrente, esta resistência produzirá uma queda de tensão maior.


Observando o gráfico acima temos:
a) A tensão em q1 será: V1 = I1 . RZ + VZ
b) A tensão em q2 será: V2 = I2 . RZ + VZ

A variação da tensão de saída será dada por:

Então podemos deduzir que quanto menor for a resistência zener, menor será a variação da tensão de saída.
